3KD2860-0NE20-0

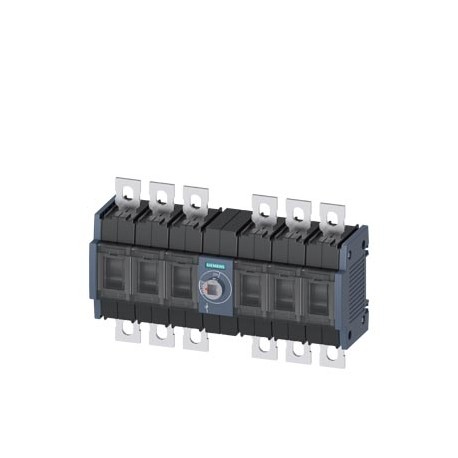

3KD2860-0NE20-0 SIEMENS Switch disconnector 80 A, Size 2, 6-pole DC Front operating mechanism center Basic u..
$0.00USD
3205개 재고
주요 사양
:Value
동안:4001869514635
UPC:Not available
에팀:5
공급업체 정보
SIEMENS
제품: 367174
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| Value | |
| 동안 | 4001869514635 |
| UPC | Not available |
| 에팀 | 5 |
| 깊이 | 68 mm |
| 너비 | 202 mm |
| 키 | 168 mm |
| 유엔사회 | 14 |
| eClass | 6 |
| 그룹 코드 | P360 |
| 순중량 | 1 783 g |
| 가격 그룹 | 12S |
| ● 최대 | 70 °C |
| ● 최소 | -25 °C |
| 금속 팩터 | LAO----- |
| 장착 유형 | Screw fixing and standard rail mounting 35 mm |
| 제품 그룹 | 5378 |
| 제품 등급 | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 수량 단위 | 1 Piece |
| 상품 코드 | 85353010 |
| 전력 손실 [W] | |
| 제품군 | Basic Devices |
| 기기의 종류 | fixed mounting |
| 순중량(kg) | 1,783 Kg |
| 전봇대의 수 | 6 |
| ● 메인 스위치 | Yes |
| ● 모터 구동 | No |
| ● 정격값 | 80 A |
| 원산지 | China |
| 제품 구성 요소 | |
| 장착 위치 | any |
| ● 안전 스위치 | Yes |
| 연속 전류 | |
| 절연 전압 | |
| LKZ_FDB/ 카탈로그ID | LV10.1 |
| 포장 수량 | 1 |
| 제품 브랜드명 | SENTRON |
| ● 트립 표시기 | No |
| 포장 치수 | 202,00 x 68,00 x 168,00 |
| 제품 설명 | Switch disconnector 80 A, Size 2, 6-pole DC Front operating mechanism center Basic unit without handle flat terminal incl. phase barriers |
| 제품명 | 3KD switch disconnector |
| 보호 등급 IP | IP00 |
| 사용 적합성 | |
| ● 전압 트리거 | No |
| 과전압 범주 | III |
| 제품 디자인 | DC switch |
| ● 구리 버스바용 | '1x (20x3 mm²) |
| 제품 수명주기(PLM) | PM300:Active Product |
| ● 좌초된 / 러그 포함 | 1x (10 ... 70 mm²) |
| ● 스위치 차단기 | Yes |
| 일반 제품 승인 | Declaration of Conformity |
| 연동 가능 (EF006281) | false |
| ● 비상 정지 스위치 | Yes |
| ● 저전압 해제 | No |
| 수출 통제 규정 | AL : N / ECCN : N |
| 전봇대 수 (EF001391) | 6 |
| ● DC-21A / 1000V에서 | 1 500 |
| 스위치 차단기의 크기 | 2 |
| 공장 출고 기준 표준 납기 | 15 Day/Days |
| 원자재 할증료 | None |
| 제품 특징 / 연동 장치 | No |
| ● 40°C 기준 / 정격값 | 80 A |
| ● 45°C 기준 / 정격값 | 80 A |
| ● 50°C 기준 / 정격값 | 80 A |
| ● 55°C 기준 / 정격값 | 80 A |
| ● 60°C 기준 / 정격값 | 80 A |
| ● 65°C 기준 / 정격값 | 80 A |
| ● 70°C 기준 / 정격값 | 80 A |
| 포장 크기 측정 단위 | MM |
| 제품 확장/선택 사항 | |
| ● 주 전류 회로용 | flat connector |
| 스위치 개수(EF005586) | - |
| 전기 연결 유형 | |
| 구동 메커니즘의 유형 | Front operating mechanism |
| ● 유지보수/수리 스위치 | Yes |
| 장치 구성(EF008240) | Built-in device fixed built-in technique |
| 제품 크기 (가로 x 세로 x 높이) | Not available |
| 모터 구동 옵션 (EF007386) | false |
| 동작 전류 / 정격 값 | 80 A |
| 색상 제어 요소(EF007167) | Other |
| 작동 메커니즘 설계 | Without handle |
| 모터 드라이브 통합형(EF006697) | false |
| 메인 스위치 버전(EF006981) | true |
| ● 장착 방식 / 레일 장착 | Yes |
| 정격 작동 전압(EF001435) | - |
| 단시간 내전류(Icw) | |
| 제어 요소 유형(EF006976) | None |
| 400V 스위칭 전력(EF009166) | - |
| 안전 스위치 버전(EF006985) | true |
| 전압 해제 옵션(EF007491) | false |
| 상온 / 보관 중 | |
| 제품 확장/보조 스위치 | Yes |
| 제품 번호 (시장용 번호) | 3KD2860-0NE20-0 |
| 정격 영구 전류 Iu(EF001389) | 80.0 |
| 주변 온도 / 작동 중 | |
| 보호 등급(NEMA)(EF011959) | - |
| 바닥 설치에 적합합니다(EF007243). | FALSE |
| 서지 전압 저항 / 정격값 | 8 kV |
| 역전 스위치 버전(EF009408) | false |
| WEEE(2012/19/EU) 회수 의무 | Yes |
| ● 보호 등급 IP / 전면 | IP00 |
| 전기적 내구성(스위칭 주기) | |
| 동작 전류 / 직류 기준 / 정격값 | 80 A |
| 단락 전류 발생 용량(Icm) | |
| 구동 메커니즘/모터 구동 방식 | No |
| ● 참조 코드 / DIN EN 81346-2에 따름 | Q |
| ● 참조 코드 / DIN EN 61346-2에 따름 | Q |
| ● 연선 / 러그 포함 / DIN 46235 규격 준수 | 1x (25 ... 70 mm²), 2x (25 ... 50 mm²) |
| 스위치 작동 메커니즘의 위치 / | after the third pole |
| 연결 가능한 도체 단면적 유형 | |
| 최대 정격 작동 전압 Ue AC (EF007355) | - |
| 전면 장착용 4홀(EF007247)에 적합합니다. | false |
| 전면 장착 센터(EF007248)에 적합합니다. | false |
| 중간 장착에 적합합니다(EF007264). | true |
| ● 선행 접점을 이용한 저전압 해제 | No |
| CO 접점 수 / 보조 접점용 | 4 |
| NC 접점 수 / 보조 접점용 | 0 |
| NO 접점 수 / 보조 접점용 | 0 |
| AC-3, 400V에서의 정격 작동 전력(EF001364) | - |
| 보호 등급(IP), 전면(EF003118) | IP00 |
| 동작 전압 / 전류 경로가 직렬로 연결된 경우 | |
| AC-23, 400V에서의 정격 작동 전력 (EF007027) | - |
| 정격 단시간 내전류 lcw (EF007050) | - |
| 비상 정지 설치 버전(EF006959) | true |
| 유지보수/서비스 스위치 버전(EF006986) | true |
| 정격 상시전류 AC-21, 400V (EF009165) | - |
| 정격 상시전류 AC-23, 400V (EF011777) | - |
| 기계적 수명(스위칭 주기) / 일반적인 값 | 15 000 |
| ● 직류(DC) / 1200V / 1초 이내 / 정격값 | 4 kA |
| ● 오염도 2 / DC 기준 / 정격값 | 1200 V / 6 |
| ● 오염도 3 / DC 기준 / 정격값 | 1000 V / 6 |
| 조정된 정격 단락 전류 Iq (EF001444) | - |
| ● 일반적인 정격 열전류 / 극당 | 1.1 W |
| 배전반 설치에 적합합니다(EF007262). | true |
| 연결된 CO 접점 수 / 보조 접점 수 | 0 |
| 연결된 NC 접점 수 / 보조 접점용 | 0 |
| 연결된 NO 접점 수 / 보조 접점용 | 0 |
| 주 회로(EF006819)의 전기 연결 유형 | Other |
| ● 일반적인 정격 열전류 기준 / 기기당 | 6.6 W |
| ● 장착 방식 / 4홀 부착 방식의 전면 장착 | No |
| ● 장착 방식 / 중앙 부착식 전면 장착 | No |
| 전환 접점으로서의 보조 접점 수(EF003531) | 4 |
| 상시 개방 접점(EF001376)으로서의 보조 접점 수 | 0 |
| 상시 폐쇄 접점(EF001377)으로서의 보조 접점 수 | 0 |
| 연결 가능한 도체 단면적 유형 / 구리 도체의 경우 | |
| ● 동작 전류 / DC-21A / 1200V에서 / 정격값 / 참고 | 80 A / 6 |
| 연결 가능한 도체 단면적 유형 / 알루미늄 도체의 경우 | |
| RoHS 지침에 따른 물질 제한 준수 | Since: 24.11.2009 |
| REACH 제33조 현행 후보자 명단에 따른 정보 제공 의무 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● 보호 등급 IP / 스위치 닫힘 / 커버 또는 케이블 러그 커버 포함 | IP20 |
| ● 정격 전류 값 기준 / 교류 기준 / 활선 작동 상태 기준 / 극당 | 1.1 W |
| 디스플레이 버전 / 스위치 위치 표시기 도어 커플링 회전 작동 메커니즘용 | ON-OFF |
| ● 스위치 차단기용 / 교류 / 1200V / 퓨즈 링크 없음 / 정격 값 / 최소값 | 5.7 kA |
| 일반 제품 승인 적합성 선언 출하 승인 기타 기타 사항 | General Product Approval |
