재고 있음 인기 제품
3RT2526-2AF00

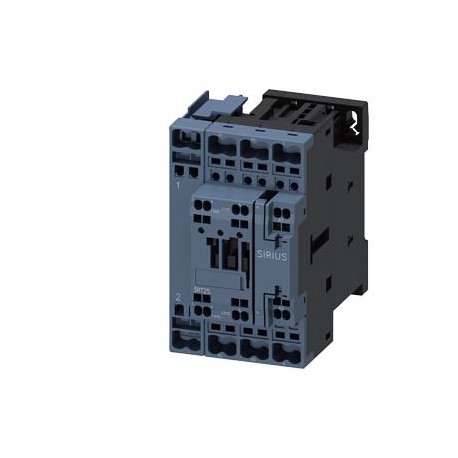

3RT2526-2AF00 SIEMENS Contactor, 2NO + 2NC, AC-3, 11 kW, 110 V AC, 50 Hz, 4-pole, 2NO + 2NC, Size S0, Spring..
$0.00USD
4304개 재고
주요 사양
:
동안:4011209844841
UPC:662643918328
에팀:5
공급업체 정보
SIEMENS
제품: 367174
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| 동안 | 4011209844841 |
| UPC | 662643918328 |
| 에팀 | 5 |
| 아이디어 | 4 |
| 깊이 | 97 mm |
| 너비 | 61 mm |
| 유엔사회 | 14 |
| eClass | 6 |
| 키 | 102 mm |
| - 단단한 | 2x (1 ... 10 mm²) |
| ● AC에서 | 8,3g / 5 ms, 5,3g / 10 ms |
| ● DC에서 | 1 500 1/h |
| 그룹 코드 | R711 |
| 아크 시간 | 10 ... 10 ms |
| — 위쪽으로 | 0 mm |
| 확인 | |
| 금속 팩터 | LEO----- |
| — 포워드 | 0 mm |
| ● 50Hz에서 | 0.8 ... 1.1 |
| 날짜: 2022년 5월 14일 | Subject to change without notice© Copyright Siemens 2022 |
| 제품 그룹 | 5336 |
| 제품 등급 | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 수량 단위 | 1 Piece |
| 마감 지연 | |
| 개장 지연 | |
| — 거꾸로 | 0 mm |
| — 아래쪽으로 | 0 mm |
| 상품 코드 | 85364900 |
| 제품군 | SIRIUS 3RT25 contactors, 4-pole, 2 NO + 2 NC |
| 최종 수정일: | 8/26/2021 |
| 순중량(kg) | 0,539 Kg |
| — 측면에 | 0 mm |
| 고정 방식 | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 50022 |
| 제품 기능 | |
| 필요한 간격 | |
| 원산지 | Germany |
| 장착 위치 | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| 제품 확장 | |
| 접촉기의 크기 | S0 |
| LKZ_FDB/ 카탈로그ID | CC-IC10 |
| 포장 수량 | 1 |
| 절연 전압 | |
| 제품 브랜드명 | SIRIUS |
| ● 보관 중 | -55 ... +80 °C |
| ● 라이브 부품용 | |
| ● 자석 코일 | Spring-type terminals |
| 포장 치수 | 76,00 x 112,00 x 131,00 |
| 제품 설명 | Contactor, 2NO + 2NC, AC-3, 11 kW, 110 V AC, 50 Hz, 4-pole, 2NO + 2NC, Size S0, Spring-type terminal 1 NO + 1 NC integrated |
| 주변 온도 | |
| 동작 주파수 | |
| 운영 전류 | |
| 제품 명칭 | contactor |
| ● AC-1 최대값에서 | 1 000 1/h |
| ● 보조 스위치 | Yes |
| ● 작동 중 | -25 ... +60 °C |
| — 단선 또는 좌초 | 2x (1 ... 10 mm²) |
| ● 주요 연락처 | |
| ● 접지 부품용 | |
| 제품 수명주기(PLM) | PM300:Active Product |
| 퓨즈 링크 설계 | |
| — 24V 정격값 기준 | 35 A |
| ● 24V 정격값에서 | 10 A |
| ● 48V 정격값에서 | 6 A |
| ● 60V 정격값에서 | 6 A |
| ● AC-1에서 최대 690V | |
| 일반 제품 승인 | EMC |
| 제품 유형 지정 | 3RT25 |
| 서지 전압 저항 | |
| — 110V 정격값 기준 | 4.5 A |
| — 220V 정격값 기준 | 1 A |
| — 정격값 440V에서 | 0.4 A |
| ● 110V 정격값 기준 | 3 A |
| ● 125V 정격값에서 | 2 A |
| ● 220V 정격값 기준 | 1 A |
| ● 230V 정격값에서 | 10 A |
| ● 정격값 400V에서 | 3 A |
| ● 50Hz 정격값 | 110 V |
| ● 정격값 500V에서 | 2 A |
| ● 정격값 600V에서 | 0.15 A |
| ● 정격값 690V에서 | 1 A |
| ● 접촉기의 일반적인 형태 | 10 000 000 |
| 상대 습도 최저치 | 10 % |
| ● 나란히 장착 | |
| 수출 통제 규정 | AL : N / ECCN : N |
| 모듈형 버전(EF001126) | true |
| ● 보조 접점용 | |
| 공장 출고 기준 표준 납기 | 80 Day/Days |
| 원자재 할증료 | None |
| 무부하 스위칭 주파수 | |
| 포장 크기 측정 단위 | MM |
| 형식 시험 증명서 | |
| AC 제어 공급 전압 | |
| AC-15에서의 작동 전류 | |
| DC-12에서의 동작 전류 | |
| DC-13에서의 작동 전류 | |
| ● AC-2에서 AC-3에서 400V | |
| ● 주 전류 회로용 | spring-loaded terminals |
| 물질 금지 (날짜) | 10/01/2009 |
| 전기 연결 유형 | |
| ● DC-1의 1개 전류 경로에서 | |
| — NC 연락처당 평가액 | 25 A |
| — 비접촉식 평가값당 | 25 A |
| AC-2 및 AC-3에서의 작동 전력 | |
| ● 주 회로 정격값 | 6 kV |
| 사인파 펄스를 이용한 충격 저항 | |
| 기계적 성능 [마력]을 나타냈습니다. | |
| ● 주 접점용 AWG 케이블 | 2x (18 ... 8) |
| AC-12 최대 동작 전류 | 10 A |
| ● 보조 회로 정격값 | 6 kV |
| 제품 번호 (시장용 번호) | 3RT2526-2AF00 |
| 기능 안전/기계 안전 | Declaration of Conformity |
| 정격 작동 전력 NEMA(EF011960) | - |
| 작동용 전압 유형(EF008242) | AC |
| ● DC-3 및 DC-5에서 1개의 전류 경로 | |
| ● 보조 및 제어 회로용 | spring-loaded terminals |
| ● 통신용 기능 모듈 | No |
| WEEE(2012/19/EU) 회수 의무 | Yes |
| — NC 접점 정격값당 24V에서 | 20 A |
| — NO 접점 정격값당 24V에서 | 20 A |
| — 과제 유형 2 필수 | gG: 35 A (690 V, 50 kA) |
| ● 교류에서 최대 허용 전압 230V | 0.007 A |
| 주 접점용 NC 접점 수 | 2 |
| 주 접점에 대한 NO 접점 수 | 2 |
| IEC 81346-2에 따른 참조 코드 | Q |
| 직사각형 임펄스에 대한 충격 저항 | |
| — NC 접점 정격값당 110V에서 | 1.25 A |
| — NO 접점 정격값당 110V 기준 | 2.5 A |
| — NC 접점 정격값당 220V에서 | 0.5 A |
| — NO 접점 정격값당 220V에서 | 1 A |
| — NC 접점 정격값당 440V에서 | 0.045 A |
| — NO 접점 정격값당 440V에서 | 0.09 A |
| ● NC 접점 정격값당 230V에서 | 5.5 kW |
| ● NO 접점 정격값당 230V | 5.5 kW |
| ● NC 접점 정격값당 400V에서 | 11 kW |
| ● NO 접점 정격값당 400V | 11 kW |
| ● 보조 접점용 접촉기에서 | Spring-type terminals |
| 주 전류 회로의 극 수 | 4 |
| — 조정 유형 1이 필요합니다 | gG: 63 A (690 V, 100 kA) |
| ● 보조 접점용 AWG 케이블 | 2x (20 ... 14) |
| 보조 접점의 접촉 신뢰성 | 1 faulty switching per 100 million (17 V, 1 mA) |
| 기계적 수명(스위칭 주기) | |
| ● DC-1에서 2개의 전류 경로가 직렬로 연결됨 | |
| 교류에서 자석 코일의 겉보기 유지력 | 9.8 VA |
| 교류에서 자석 코일의 겉보기 픽업 전력 | 77 VA |
| 연결 가능한 도체 단면적의 유형 | |
| — 핵심 최종 처리로 정밀하게 분리됨 | 2x (1 ... 6 mm²) |
| 제어 공급 전압의 종류 | AC |
| — 주변 온도 40°C에서의 정격 값 | 40 A |
| — 주변 온도 60°C에서의 정격 값 | 35 A |
| ● IEC 60947-4-1에 따른 미러 접점 | Yes |
| AC-3, 400V에서의 정격 작동 전력(EF001364) | 11.0 |
| AC-4, 400V에서의 정격 작동 전력 (EF008496) | - |
| — 코어 엔드 프로세싱 없이 미세하게 꼬인 구조 | 2x (1 ... 6 mm²) |
| 정격 제어 공급 전압 Us (DC) (EF003980) | ['-', '-'] |
| ● 정격 전압 460/480V의 3상 교류 모터용 | 15 hp |
| ● 정격 전압 230V 단상 교류 모터용 | 3 hp |
| ● DC-3 및 DC-5에 직렬로 연결된 2개의 전류 경로 | |
| AC-1, 400V에서의 정격 작동 전류 Ie (EF001393) | 40 |
| AC-3, 400V에서의 정격 작동 전류 Ie (EF001392) | 25 |
| AC-4, 400V에서의 정격 작동 전류 Ie (EF008495) | - |
| 지역별 가격 그룹 / 본사 가격 그룹 | 41B / 41B |
| UL에 따른 보조 접점의 접촉 정격 | A600 / Q600 |
| IEC 60529에 따른 전면 터치 보호 기능 | finger-safe, for vertical contact from the front |
| ● 주 회로의 단락 보호용 | |
| ● 최대 1초 동안 0전류로 스위칭 가능 | 200 A; Use minimum cross-section acc. to AC-1 rated value |
| ● 최대 5초 동안 0전류로 스위칭 가능 | 200 A; Use minimum cross-section acc. to AC-1 rated value |
| 정격 제어 공급 전압 Us (AC 50Hz) (EF003978) | - |
| 정격 제어 공급 전압 Us (AC 60Hz) (EF003979) | - |
| 코일의 폐쇄 전력에 따른 유도 역률 | 0.82 |
| ● 최대 10초 동안 0전류로 스위칭 가능 | 200 A; Use minimum cross-section acc. to AC-1 rated value |
| ● 최대 30초 동안 전류 0에서 스위칭 가능 | 128 A; Use minimum cross-section acc. to AC-1 rated value |
| ● 최대 60초 동안 0전류로 스위칭 가능 | 106 A; Use minimum cross-section acc. to AC-1 rated value |
| 해발 최대 설치 고도 | 2 000 m |
| 전면에는 IEC 60529에 따른 IP 보호 등급이 표시되어 있습니다. | IP20 |
| 주 회로(EF006819)의 전기 연결 유형 | Spring clamp connection |
| 코일의 유지 전력에 따른 유도 역률 | 0.25 |
| ● 오염도 3등급 정격값을 갖는 주 회로 | 690 V |
| ● IEC 60947-5-1에 따른 정압 구동 작동 | No |
| 상시 개방 접점(EF001374)으로서의 주 접점 수 | 2 |
| 주 접점(EF001375)으로 사용되는 상시 닫힘 접점 수 | 2 |
| ● 보조 스위치 블록이 추가된 접촉기의 일반적인 형태 | 10 000 000 |
| IEC 60068-2-30에 따른 55°C에서의 상대 습도 최대값 | 95 % |
| 신호 <0>을 이용한 제어용 전자 장치의 잔류 전류 | |
| ● 오염도 3등급 정격값을 갖는 보조 회로 | 690 V |
| 상시 개방 접점(EF001376)으로서의 보조 접점 수 | 1 |
| 최대 AC-1 정격값에서의 주 회로 최소 단면적 | 10 mm² |
| 최대 40°C의 저온 작동 상태에서 단시간 내전류 | |
| ● 보조 스위치의 단락 보호를 위해 필요함 | fuse gG: 10 A |
| 상시 폐쇄 접점(EF001377)으로서의 보조 접점 수 | 1 |
| 보조 접점용 NC 접점 수, 순간 접점 | 1 |
| 보조 접점용 NO 접점 수, 순간 접점 | 1 |
| RoHS 지침에 따른 물질 제한 준수 | Since: 01.10.2009 |
| REACH 제33조 현행 후보자 명단에 따른 정보 제공 의무 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| AWG 번호는 주 접점용 연결 가능 도체의 단면적을 코드로 나타낸 것입니다. | 18 ... 8 |
| 작동 범위 요소 제어 공급 전압 자석 코일의 정격 값(AC) | |
| ● 전자적으로 최적화된 보조 스위치 블록이 추가된 접촉기의 일반적인 형태 | 5 000 000 |
| 도체당 정격 동작 전류 값에 대한 400V AC-3에서의 전력 손실[W] | 1.6 W |
| EN 60947-1에 따른 코일과 주 접점 사이의 안전한 절연을 위한 최대 허용 전압 | 400 V |
| 일반 제품 승인, EMC 확인, 기능 안전/기계 안전, 적합성 선언, 시험 증명서, 해상/선박 형식 검사 증명서, 영국 적합성 선언, 형식 시험 증명서/시험 보고서, 특수 시험 증명서, 해상/선박 기타 확인 | General Product Approval |
제품 설명
SIRIUS Innovations Contactor, AC-3, 11KW/400V, AC-1 40A, 1NA+1NC40AC 110V 50HZ, 4-pole, 2NA+2NC, S0, spring connection. Manufactured to order. Non-Cancelable Non-Returnable.
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
