3RV2411-0CA20

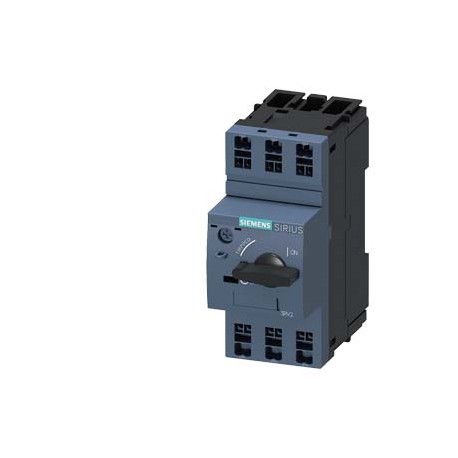

3RV2411-0CA20 SIEMENS Circuit breaker size S00 for transformer protection A-release 0.18...0.25 A N-release ..
$0.00USD
3208개 재고
주요 사양
:Confirmation
동안:4011209767225
UPC:662643923858
에팀:5
공급업체 정보
SIEMENS
제품: 367174
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| Confirmation | |
| 동안 | 4011209767225 |
| UPC | 662643923858 |
| 에팀 | 5 |
| 아이디어 | 4 |
| 깊이 | 97 mm |
| 다른 | Railway |
| 너비 | 45 mm |
| 유엔사회 | 14 |
| eClass | 6 |
| 키 | 106 mm |
| B10 값 | |
| 그룹 코드 | R711 |
| 여행 등급 | CLASS 10 |
| — 위쪽으로 | 30 mm |
| ● AC-3에서 | |
| 날짜: 2022년 5월 9일 | Subject to change without notice© Copyright Siemens 2022 |
| 금속 팩터 | LAP----- |
| — 포워드 | 0 mm |
| 제품 그룹 | 5332 |
| 제품 등급 | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 수량 단위 | 1 Piece |
| — 거꾸로 | 0 mm |
| — 아래쪽으로 | 30 mm |
| 상품 코드 | 85362010 |
| 제품군 | SIRIUS 3RV2 motor starter protectors |
| 최종 수정일: | 11/16/2021 |
| 순중량(kg) | 0,298 Kg |
| 작동 전력 | |
| — 측면에 | 9 mm |
| ● 정격값 | 690 V |
| 고정 방식 | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| 제품 기능 | |
| 필요한 간격 | |
| 원산지 | Germany |
| 해양/해운 | other |
| 장착 위치 | any |
| 작동 전압 | |
| LKZ_FDB/ 카탈로그ID | CC-IC10 |
| 포장 수량 | 1 |
| 실패율 [FIT] | |
| 제품 브랜드명 | SIRIUS |
| ● 보관 중 | -50 ... +80 °C |
| 포장 치수 | 52,50 x 120,00 x 106,50 |
| 제품 설명 | Circuit breaker size S00 for transformer protection A-release 0.18...0.25 A N-release 5.2 A Spring-type terminal Standard switching capacity |
| 주변 온도 | |
| 동작 주파수 | |
| 운영 전류 | |
| 제품 명칭 | Circuit breaker |
| ● AC-3 최대값 | 15 1/h |
| ● 작동 중 | -20 ... +60 °C |
| ● 운송 중 | -50 ... +80 °C |
| 제품 디자인 | For transformer protection |
| — 단선 또는 좌초 | 2x (0,5 ... 4 mm²) |
| ● 주요 연락처 | |
| 제품 수명주기(PLM) | PM300:Active Product |
| 정격 전압(EF003977) | - |
| 제품 유형 지정 | 3RV2 |
| 온도 보상 | -20 ... +60 °C |
| — 230V 정격값 기준 | 0 kW |
| — 정격 전압 400V 기준 | 0.1 kW |
| — 정격값 500V 기준 | 0.1 kW |
| — 정격값 690V 기준 | 0.1 kW |
| ● 240V 정격값에서 | 100 kA |
| ● 정격값 400V에서 | 100 kA |
| ● 정격값 480V에서 | 0.25 A |
| ● 정격값 500V에서 | 100 kA |
| ● 정격값 600V에서 | 0.25 A |
| ● 정격값 690V에서 | 100 kA |
| 적합성 선언 | Test Certificates |
| 수출 통제 규정 | AL : N / ECCN : N |
| 전봇대 수 (EF001391) | 3 |
| ● 접지 오류 감지 | No |
| 공장 출고 기준 표준 납기 | 70 Day/Days |
| 원자재 할증료 | None |
| 스크루드라이버 샤프트 디자인 | Diameter 3 mm |
| 회로 차단기의 크기 | S00 |
| 드라이버 팁의 크기 | 3,0 x 0,5 mm |
| ● 400V 활선 부품용 | |
| ● 500V 활선 부품용 | |
| ● 690V의 활선 부품용 | |
| ● 위상 오류 감지 | Yes |
| 포장 크기 측정 단위 | MM |
| ● 주 전류 회로용 | spring-loaded terminals |
| 물질 금지 (날짜) | 10/01/2009 |
| 전기 연결 유형 | |
| 장치 구성(EF008240) | Built-in device fixed built-in technique |
| 과부하 해제 장치 설계 | thermal |
| ● AC 240V 정격값에서 | 100 kA |
| ● 정격값 400V 교류에서 | 100 kA |
| ● 정격값 500V 교류에서 | 100 kA |
| ● 정격값 690V 교류에서 | 100 kA |
| 모터 구동 옵션 (EF007386) | false |
| 작동 주파수 정격값 | 50 ... 60 Hz |
| 작동 전류 정격 값 | 0.25 A |
| ● AC-3 정격값 최대치 기준 | 690 V |
| ● 접지 부품의 경우 400V | |
| ● 접지 부품의 경우 500V | |
| ● 접지 부품의 경우 690V | |
| 단락 트립 설계 | magnetic |
| 위험한 실패의 비율 | |
| ● 고온 작동 상태의 AC에서 | 5.5 W |
| ● AC-3에서 400V 정격값 | 0.25 A |
| ● 주요 연락처의 일반적인 사항 | 100 000 |
| 모터 드라이브 통합형(EF006697) | false |
| ● 보조 접점의 일반적인 예 | 100 000 |
| 제어 요소 유형(EF006976) | Toggle |
| 제품 확장 보조 스위치 | Yes |
| 작동 중 상대 습도 | 10 ... 95 % |
| ● 주 접점용 AWG 케이블 | 2x (20 ... 12) |
| 지적재산권 보호 등급(IP) (EF005474) | IP20 |
| 상태 전환용 표시 버전 | Handle |
| 서지 전압 저항 정격값 | 6 kV |
| 제품 번호 (시장용 번호) | 3RV2411-0CA20 |
| 정격 영구 전류 Iu(EF001389) | 0.25 |
| 저전압 해제 기능 포함(EF007518) | false |
| WEEE(2012/19/EU) 회수 의무 | Yes |
| 꺼짐 표시등 포함(EF007006) | false |
| ● 주 회로와 보조 회로 사이 | 400 V |
| IEC 81346-2에 따른 참조 코드 | Q |
| 주 전류 회로의 극 수 | 3 |
| 제품 기능 단락 보호 | Yes |
| ● 고온 작동 상태의 AC에서 극당 | 1.8 W |
| 기계적 수명(스위칭 주기) | |
| 과부하 해제 전류 설정(EF002336) | ['0.18', '0.25'] |
| 통합 지락 보호(EF007296) | false |
| 3상 교류 모터의 정격 부하 전류(FLA) | |
| 보조 접점용 CO 접점 수 | 0 |
| 보조 접점용 NC 접점 수 | 0 |
| 보조 접점용 NO 접점 수 | 0 |
| IEC 60068-2-27에 따른 충격 저항 | 25g / 11 ms |
| 연결 가능한 도체 단면적의 유형 | |
| — 핵심 최종 처리로 정밀하게 분리됨 | 2x (0.5 ... 2.5 mm²) |
| 정격 전류 값에 대한 전력 손실[W] | |
| ● SN 31920에 따르면 수요율이 낮음 | 50 % |
| 보호 장치가 포함된 완제품(EF008906) | - |
| 전기적 내구성(스위칭 주기) 일반적인 값 | 100 000 |
| — 코어 엔드 프로세싱 없이 미세하게 꼬인 구조 | 2x (0.5 ... 2.5 mm²) |
| ● SN 31920에 따르면 수요율이 높습니다. | 5 000 |
| 계약업체의 규모는 회사별로 조합될 수 있습니다. | S00, S0 |
| DIN 레일(탑햇 레일) 장착 옵션(EF008904) | - |
| 지역별 가격 그룹 / 본사 가격 그룹 | 41E / 41E |
| IEC 60529에 따른 전면 터치 보호 기능 | finger-safe, for vertical contact from the front |
| 차단 용량 최대 단락 전류(Icu) | |
| 해발 최대 설치 고도 | 2 000 m |
| 전면에는 IEC 60529에 따른 IP 보호 등급이 표시되어 있습니다. | IP20 |
| DIN 레일(탑햇 레일) 장착에 적합합니다(EF007250). | FALSE |
| 주 회로(EF006819)의 전기 연결 유형 | Spring clamp connection |
| 주 전류 회로(EF006671) 연결 위치 | Other |
| 조정 범위 지연 없는 단락 해제(EF007131) | ['5.2', '5.2'] |
| 주 전류 회로용 전기 커넥터 배열 | Top and bottom |
| AC에서 단락 전류(Ics)의 차단 용량 | |
| 전환 접점으로서의 보조 접점 수(EF003531) | 0 |
| AC 정격값에서 오염도 3등급의 절연 전압 | 690 V |
| 순간 단락 트립 장치의 응답 값 전류 | 5.2 A |
| 상시 개방 접점(EF001376)으로서의 보조 접점 수 | 0 |
| 상시 폐쇄 접점(EF001377)으로서의 보조 접점 수 | 0 |
| 조정 범위 단기 지연 단락 해제(EF007129) | ['-', '-'] |
| 정격 단락 차단 용량 lcu (400V, 50Hz) (EF007048) | 100.0 |
| RoHS 지침에 따른 물질 제한 준수 | Since: 01.10.2009 |
| 제품 구성 요소 보조 및 제어 회로용 분리형 단자 | No |
| REACH 제33조 현행 후보자 명단에 따른 정보 제공 의무 | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| 전류 응답 값 조정 가능, 전류 의존형 과부하 해제 전류 | 0.18 ... 0.25 A |
| 접지된 스타 포인트가 있는 네트워크에서 안전한 절연을 위한 최대 허용 전압 | |
| 일반 제품 승인 확인서 KC 적합성 선언서 시험 증명서 해상/운송 영국 적합성 선언서 특수 시험 증명서 형식 시험 증명서/시험 보고서 해상/운송 기타 확인서 기타 철도 확인서 진동 및 충격 | General Product Approval |
제품 설명
SIRIUS Innovations S00 circuit breaker, transformer protection L0 protection, 18...0, 25A, I5 protection, 2A spring connection, Standard cutting power. Manufactured to order. Non-Cancelable Non-Return
