3SE5114-1LH50-1AD4

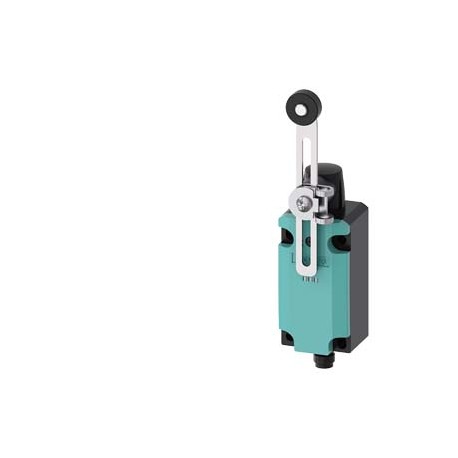

3SE5114-1LH50-1AD4 SIEMENS Position switch, 3SE51 Metal enclosure 40 mm according to EN 50041, 1 NO/2 NC qui..
$0.00USD
4977개 재고
주요 사양
:Value
동안:4011209776098
UPC:040892554502
에팀:4
공급업체 정보
SIEMENS
제품: 367174
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| Value | |
| 동안 | 4011209776098 |
| UPC | 040892554502 |
| 에팀 | 4 |
| 아이디어 | 4 |
| 유엔사회 | 14 |
| eClass | 6 |
| 그룹 코드 | R711 |
| ● LED | 24 V |
| 가격 그룹 | 41K |
| ● 일반적인 | 15 000 000 |
| 금속 팩터 | LA------ |
| 여러 가지 잡다한 | Type Test Certificates/Test Report |
| 장착 유형 | screw fixing |
| 제품 그룹 | 5317 |
| 제품 등급 | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| 수량 단위 | 1 Piece |
| 상품 코드 | 85365080 |
| 제품군 | Enclosure width 40 mm acc. to EN 50041 |
| 공급 전압 | |
| 최종 수정일: | 08/05/2020 |
| 순중량(kg) | 0,383 Kg |
| 반복 정확도 | 0.05 mm |
| 열류 | 1.5 A |
| ● 정격값 | 50 V |
| 활성 성분 | mechanical |
| 케이블 입구 유형 | M12 plug |
| 제품 기능 | |
| 충격 저항 | |
| 회로 원리 | snap-action contacts |
| 원산지 | Germany |
| 장착 위치 | any |
| 절연 전압 | |
| LKZ_FDB/ 카탈로그ID | CC-IC10 |
| PLM 시행일 | Product phase-out since: 28.04.2020 |
| 포장 수량 | 1 |
| 제품 브랜드명 | SIRIUS |
| ● 보관 중 | -40 ... +90 °C |
| 주변 온도 | |
| 오염 정도 | class 3 |
| 포장 치수 | 45,00 x 165,00 x 72,00 |
| 제품 설명 | Position switch, 3SE51 Metal enclosure 40 mm according to EN 50041, 1 NO/2 NC quick action contacts with M12 connector, 8-pole metal with adjustable-length Twist lever Pin assignment: Pin1=21, Pin2=22 Pin3=13 and LED green, Pin4=14 and LED yellow, Pin5=31, Pin6=32 Pin 7=ground LED, Pin 8=PE |
| 제품명 | Mechanical position switches |
| 보호 등급 IP | IP66/IP67 |
| 센서의 너비 | 40 mm |
| 센서의 길이 | 198.4 mm |
| 진동 저항 | |
| ● 작동 중 | -25 ... +60 °C |
| ● 긍정적인 시작 | No |
| 주택 설계 | block, narrow |
| 인터페이스 디자인 | without |
| 제품 수명주기(PLM) | PM400:Phase Out Started |
| 폭 센서(EF007094) | 40.0 |
| ● 24V 정격값에서 | 1.5 A |
| 외함 코팅 | cathodic immersion coating |
| 일반 제품 승인 | Functional Safety/Safety of Machinery |
| 제품 유형 명칭 | 3SE5 |
| 스위치 헤드의 모양 | roller |
| 적합성 선언 | Test Certificates |
| 강제 개방(EF006694) | false |
| 케이스 재질 | metal |
| ● IEC 60068-2-6에 따름 | 0.35 mm/5g |
| 코팅 하우징(EF001601) | Lacquered |
| 직경 센서(EF007111) | - |
| 수출 통제 규정 | AL : N / ECCN : N |
| DC-13에서의 동작 전류 | |
| ● IEC 60068-2-27에 따름 | 30 g / 11 ms |
| 센서 높이(EF007283) | 53.2 |
| 센서 길이(EF007334) | 198.4 |
| 자재 하우징(EF001596) | Metal |
| 공장 출고 기준 표준 납기 | 5 Day/Days |
| 원자재 할증료 | None |
| 플러그인 연결 설계 | M12 connector, 8-pole: pin 1= terminal 21, pin 2= 22, pin 3= 13/LED green, pin 4= 14/LED yellow, pin 5= 31, pin 6= 32, pin 7= ground LED, pin 8= PE |
| 출력 전자 장치(EF006987) | FALSE |
| 포장 크기 측정 단위 | MM |
| 인터페이스 유형(EF006977) | None |
| 제조업체 제품 번호 | |
| 스위칭 기능(EF000189) | Quick-break switch |
| 전기 연결 유형 | M12 plug, fixed |
| 제품 크기 (가로 x 세로 x 높이) | Not available |
| 스위칭 접점 설계 | mechanical |
| 표준 규격 준수 액추에이터 헤드 | EN 50041, design A |
| ● 제공된 기본 스위치 | 3SE5114-1LA00-1AD4 |
| 작동 메커니즘 설계 | Adjustable twist lever, adjustable-length metal lever, plastic roller 19 mm |
| 사용 적합성 안전 스위치 | No |
| 상태 표시 포함(EF001602) | true |
| ● 선택 사양 LED 표시등 | DC |
| 제어 요소 유형(EF006976) | Adjustable rotary lever |
| ● 제공된 작동 레버의 | 3SE5000-0AA50 |
| 건축 유형 주택(EF004008) | Cuboid |
| 지적재산권 보호 등급(IP) (EF005474) | IP66/IP67 |
| 서지 전압 저항 정격값 | 0.8 kV |
| 제품 번호 (시장용 번호) | 3SE5114-1LH50-1AD4 |
| DIN EN 61346-2에 따른 참조 코드 | B |
| DIN EN 81346-2에 따른 참조 코드 | B |
| 공급 전압의 종류 | |
| 보호 등급(NEMA)(EF011959) | - |
| 표준에 따른 하우징 설계 | Yes |
| 분진용 방폭 등급 | none |
| 스위칭 기능 래칭(EF007447) | false |
| 전기 연결 유형(EF003961) | Plug-in connection M12 |
| WEEE(2012/19/EU) 회수 의무 | Yes |
| ● 제공된 스위칭 접점 중 | 3SE5000-0LA00 |
| 안전 기능에 적합합니다(EF001597) | false |
| 기계적 수명(스위칭 주기) | |
| 제어 요소(EF008793)의 정렬 | Roller cam straight |
| 스위칭 접점 수 안전 관련 | 0 |
| 가스 폭발 안전 등급(EF003997) | None |
| 스위치 헤드 하우징의 재질 | plastic |
| 보조 접점용 NC 접점 수 | 2 |
| 보조 접점용 NO 접점 수 | 1 |
| DIAZED 퓨즈 링크 gG의 연속 전류 | 1.5 A |
| 분진용 폭발 안전 등급(EF003998) | None |
| C 특성 MCB의 연속 전류 | 1 A; for a short-circuit current smaller than 400 A |
| 안전 보조 접점 수(EF006940) | 0 |
| 작동 중 주변 온도 (EF007515) | ['-25', '60'] |
| 퀵 DIAZED 퓨즈 링크의 연속 전류 | 1.5 A; for a short-circuit current smaller than 400 A |
| 작동 방향의 최소 작동 토크 | 0.25 N·m |
| 전환 접점으로서의 접점 수(EF008257) | 1 |
| AC-15, 24V에서의 정격 작동 전류 Ie (EF007084) | - |
| 정격 작동 전류 Ie (DC-13, 24V) (EF007087) | 1.5 |
| AC-15, 125V에서의 정격 작동 전류 Ie (EF007082) | - |
| AC-15, 230V에서의 정격 작동 전류 Ie (EF001385) | - |
| 정격 작동 전류 Ie (DC-13, 125V) (EF007085) | - |
| 정격 작동 전류 Ie (DC-13, 230V) (EF001386) | - |
| 안전 통신용 인터페이스 유형(EF003956) | None |
| 상시 개방 접점(EF008256)의 수 | 1 |
| ● 위치 스위치용으로 제공된 액추에이터 헤드 | 3SE5000-0AH00 |
| 안전 관련 통신을 위한 인터페이스 설계 | without |
| 일반적으로 닫혀 있는 접점(EF008255)의 수 | 2 |
| RoHS 지침에 따른 물질 제한 준수 | Since: 01.07.2006 |
| REACH 제33조 현행 후보자 명단에 따른 정보 제공 의무 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 접촉기 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026의 1시간 전기 작동 주기 | 6 000 |
| 접촉기 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026의 일반적인 전기적 내구성(스위칭 주기) | 10 000 000 |
| 일반 제품 승인, 기능 안전/기계 안전, 적합성 선언, 형식 시험 증명서, 적합성 선언, 시험 증명서, 기타, 형식 시험 증명서/시험 보고서, 확인서 | General Product Approval |
