3SU1150-1HB20-3CH0

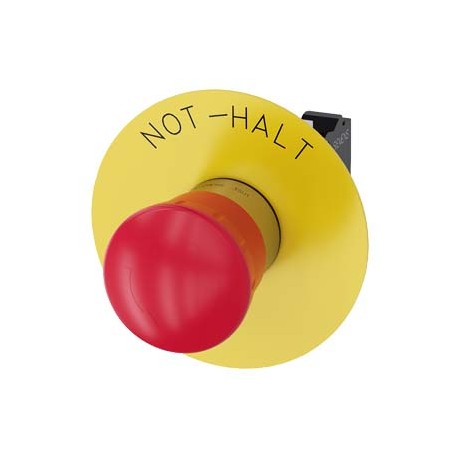

3SU1150-1HB20-3CH0 SIEMENS EMERGENCY STOP mushroom-type actuator, 22 mm, round, metal, shiny, red, 40 mm, po..
$0.00USD
4189개 재고
주요 사양
:
동안:4011209956872
UPC:804766072208
에팀:5
공급업체 정보
SIEMENS
제품: 367174
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| 동안 | 4011209956872 |
| UPC | 804766072208 |
| 에팀 | 5 |
| 아이디어 | 4 |
| 너비 | 30 mm |
| 유엔사회 | 15 |
| eClass | 6 |
| 키 | 40 mm |
| ● AC에서 | |
| 그룹 코드 | R711 |
| 날짜: 2022년 5월 8일 | Subject to change without notice© Copyright Siemens 2022 |
| 금속 팩터 | LAO----- |
| 제품 라인 | Metal, shiny, 22 mm |
| 제품 그룹 | 5454 |
| 제품 등급 | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| 수량 단위 | 1 Piece |
| 상품 코드 | 85365080 |
| 제품군 | Actuators and indicators, 22 mm, metal, shiny |
| 최종 수정일: | 1/27/2022 |
| 순중량(kg) | 0,149 Kg |
| 설치 높이 | 46.4 mm |
| 열류 | 10 A |
| 고정 방식 | front plate mounting |
| 제품 기능 | |
| 충격 저항 | |
| 원산지 | Germany |
| 해양/해운 | other |
| 장착 직경 | 22.3 mm |
| 작동 전압 | |
| ● AWG 케이블에서 | 2x (24 ... 16) |
| LKZ_FDB/ 카탈로그ID | CC-IC10 |
| 포장 수량 | 1 |
| 설치 깊이 | 48.6 mm |
| 설치 폭 | 75 mm |
| 제품 브랜드명 | SIRIUS ACT |
| ● 보관 중 | -40 ... +80 °C |
| 포장 치수 | 98,00 x 132,00 x 47,00 |
| 제품 설명 | EMERGENCY STOP mushroom-type actuator, 22 mm, round, metal, shiny, red, 40 mm, positive latching, according to EN ISO 13850, rotate-to-unlatch, with yellow backing plate, inscription: NOT-HALT, with holder, 1 NC, spring-type terminal |
| 주변 온도 | |
| 접촉 신뢰성 | One maloperation per 100 million (17 V, 5 mA), one maloperation per 10 million (5 V, 1 mA) |
| 오염 정도 | 3 |
| 제품 명칭 | EMERGENCY STOP mushroom pushbuttons |
| 보호 등급 IP | IP66, IP67, IP69(IP69K) |
| ● 터미널의 | IP20 |
| 진동 저항 | |
| ● 작동 중 | -25 ... +70 °C |
| ● 긍정적인 시작 | Yes |
| 제품 디자인 | Complete unit |
| LED 모듈 개수 | 0 |
| ● DC 정격값 기준 | 5 ... 500 V |
| 뒷판의 색상 | Yellow |
| 홀더 재질 | Plastic |
| 제품 수명주기(PLM) | PM300:Active Product |
| 컬러 버튼(EF000190) | Red |
| 일반 제품 승인 | Declaration of Conformity |
| 구멍 직경(EF000079) | 22.3 |
| 스프링 리턴(EF001407) | FALSE |
| 폭 개구부(EF004565) | 75.0 |
| 배킹 플레이트의 표시 | EMERGENCY-STOP |
| 백킹 플레이트의 개수 | 1 |
| 명령 지점 수 | 1 |
| 제품 유형 지정 | 3SU1 |
| 잠금 해제 장치 유형 | rotate-to-unlatch mechanism |
| — 50Hz 정격값 기준 | 5 ... 500 V |
| — 60Hz 정격값 기준 | 5 ... 500 V |
| 적합성 선언 | Test Certificates |
| 높이 개구부(EF004778) | 46.4 |
| 버튼 종류 (EF001546) | Mushroom |
| 접촉 모듈 수 | 1 |
| ● 제공된 액세서리 | 3SU1900-0BC31-0AT0 |
| 수출 통제 규정 | AL : N / ECCN : N |
| 전면 링 포함 (EF006014) | false |
| ● 비상 정지 기능 | Yes |
| ● 제공된 홀더의 | 3SU1550-0AA10-0AA0 |
| 공장 출고 기준 표준 납기 | 55 Day/Days |
| 원자재 할증료 | None |
| 최대 동작 주파수 | 600 1/h |
| 컬러 전면 링(EF002429) | - |
| 포장 크기 측정 단위 | MM |
| 영국 적합성 선언 | Type Test Certificates/Test Report |
| 제품 구성 요소 전면 링 | No |
| ● 제공된 액추에이터의 | 3SU1050-1HB20-0AA0 |
| 물질 금지 (날짜) | 10/01/2014 |
| 제조업체 제품 번호 | |
| 전기 연결 유형 | |
| 소재 전면 링(EF005972) | - |
| 공급 전압 램프(EF006522) | - |
| 작동 요소의 색상 | red |
| 절연 전압 정격값 | 500 V |
| 제품 구성 요소 광원 | No |
| 작동 요소의 형상 | round |
| ● IEC 60068-2-6에 따라 | 10 ... 500 Hz: 5g |
| ● 모듈 및 액세서리 | Spring-type terminal |
| 작동 요소의 설계 | positive latching |
| ● IEC 60068-2-27에 따라 | sinusoidal half-wave 15g / 11 ms |
| 보호 등급 NEMA 등급 | 1, 2, 3, 3R, 4, 4X, 12, 13 |
| 위험한 실패의 비율 | |
| 구조형 렌즈(EF006253) | - |
| 작동 요소의 재질 | plastic |
| 설치 개구부의 형태 | round |
| 지적재산권 보호 등급(IP) (EF005474) | IP67/IP69K |
| 조명용으로 적합함(EF001142) | false |
| 서지 전압 저항 정격값 | 6 kV |
| 제품 번호 (시장용 번호) | 3SU1150-1HB20-3CH0 |
| ● 코어 끝단 가공이 없는 고체 | 2x (0.25 ... 1.5 mm²) |
| 보호 등급(NEMA)(EF011959) | Other |
| 지휘관 직위 수 (EF001372) | 1 |
| 스위칭 기능 래칭(EF007447) | FALSE |
| 전기 연결 유형(EF003961) | - |
| WEEE(2012/19/EU) 회수 의무 | Yes |
| 작동 요소의 외경 | 40 mm |
| 제품 확장 옵션 광원 | No |
| IEC 81346-2에 따른 참조 코드 | S |
| 작동 전압의 종류 | AC/DC |
| 보조 접점의 설계 | Silver alloy |
| 설치 직경의 양의 공차 | 0.4 mm |
| 보조 접점용 NC 접점 수 | 1 |
| 보조 접점용 NO 접점 수 | 0 |
| 연결 가능한 도체 단면적의 유형 | |
| ● 코어 엔드 가공을 거친 미세 가닥 | 2x (0.25 ... 0.75 mm²) |
| ● 1번 위치에 제공된 접점 모듈 | 3SU1400-1AA10-3CA0 |
| DIAZED 퓨즈 링크 gG의 연속 전류 | 10 A |
| C 특성 MCB의 연속 전류 | 10 A; for a short-circuit current smaller than 400 A |
| 브래킷의 나사 조임 토크 | 1 ... 1.2 N·m |
| ● SN 31920에 따르면 수요율이 낮음 | 20 % |
| 전기적 내구성(스위칭 주기) 일반적인 값 | 300 000 |
| 구동 요소의 작동 원리 | latching |
| ● 코어 끝단 가공 없이 미세하게 꼬인 가닥 | 2x (0.25 ... 1.5 mm²) |
| ● SN 31920에 따르면 수요율이 높습니다. | 20 % |
| 퀵 다이아즈드 퓨즈 링크의 연속 전류 | 10 A |
| 기계적 수명(스위칭 주기) 일반적인 값 | 300 000 |
| 전환 접점으로서의 접점 수(EF008257) | 0 |
| 지역별 가격 그룹 / 본사 가격 그룹 | 41J / 41J |
| SN 31920에 따르면 B10 값은 수요율이 높습니다. | 100 000 |
| 상시 개방 접점(EF008256)의 수 | 0 |
| 일반적으로 닫혀 있는 접점(EF008255)의 수 | 1 |
| SN 31920에 따른 낮은 수요율에서의 고장률[FIT] | 100 FIT |
| IEC 60721에 따른 작동 중 환경 범주 | 3M6, 3S2, 3B2, 3C3, 3K6 (with relative air humidity of 10 ... 95%, no condensation in operation permitted for all devices behind front panel) |
| RoHS 지침에 따른 물질 제한 준수 | Since: 01.10.2014 |
| REACH 제33조 현행 후보자 명단에 따른 정보 제공 의무 | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| 일반 제품 승인 적합성 선언 확인 적합성 선언 시험 증명서 해상/선박 영국 적합성 선언 형식 시험 증명서/시험 보고서 특수 시험 증명서 해상/선박 기타 확인 | General Product Approval |
