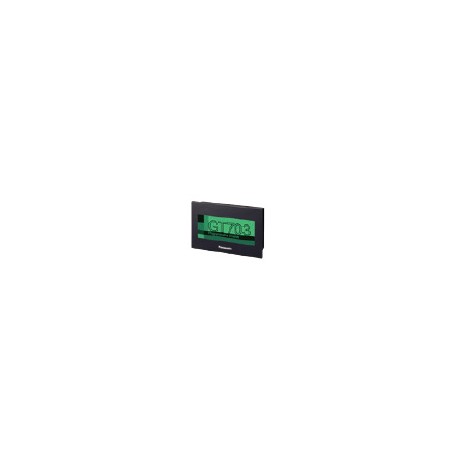

AIG703WGN1S5
AIG703WGN1S5 PANASONIC GT703 Touch Screen 3.8", 64 gray levels, 480x192 points, Ethernet + RS232 + mini-USB ..
$0.00USD
4757개 재고
주요 사양
목:Specifications
세부:GT703
제품:Programmable Display
순중량:180 g approx.
공급업체 정보
PANASONIC
제품: 4316
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| 목 | Specifications |
| 세부 | GT703 |
| 제품 | Programmable Display |
| 순중량 | 180 g approx. |
| 부품 번호 | AIG703WGN1S5 |
| 전원 공급 장치 | 5V DC |
| 제품명 | GT703 |
| 제품 번호 | AIG703WGN1S5 |
| 터치 키 라이프 | 1 million operations or more (at +25 ℃+77 ℉) |
| 주변 습도 | 20 to 85 % RH (at +25 ℃+77 ℉) (No dew condensation allowed) |
| 기능: 부저 | Installed |
| 충격 저항 | 147 m/s2, 3 times in each of the X, Y and Z directions |
| 보관 습도 | 10 to 85% RH (at 25 ℃+77 ℉) (No dew condensation allowed) |
| 디스플레이: 백라이트 | 3-color LED (white / pink / red) |
| 전력 소비량 | 2 W or less(※): Power cannot be supplied from TOOL port of PLC (CPU unit). |
| COM. 포트:프로토콜 | Our FP series supported, General-purpose serial interface supported, Modbus RTU mode protocol(Master / Slave) supported and Other companies' PLC supported(Refer to the compatible PLC list for manufacturers and models.) |
| 통신 포트 | RS-232C |
| 표시:해상도 | 480 (W) × 192 (H) dots |
| 기능: 그래픽 | Straight lines, Continuous straight lines, Squares, Circles, Arcs, Curves, Fan shapes, Polygons, Fill, Bitmaps |
| 주변 온도 | 0 to +50 ℃+32 to +122 ℉ |
| COM 포트: 커넥터 | Connector terminal block (8 pins) |
| 기능:언어 | Japanese, English, Simplified Chinese, Traditional Chinese, Korean, German, Italian, Spanish, French, Turkish, Russian, Vietnamese |
| 보관 온도 | -20 to +60 ℃-4 to +140 ℉ |
| 기능: 글꼴 유형 | Fixed (GTWIN) : 8 × 8, 16 × 8, and 16 × 16 dots, Characters can be displayed in the 1, 2, 4, 8 or 16 times width or height.True Type (GTWIN): 10 to 192 dots, Windows®: 10 to 240 dots |
| 메모리 백업: 메모리 | SRAM |
| 터치 키 해상도 | Free layout (8 dots min.) |
| 진동 저항 | 5 to 8.4 Hz amplitude: 3.5 mm0.138 in, 8.4 to 150 Hz acceleration 9.8 m/s2, 10 sweeps each in X, Y and Z directions (1 octave/min.) |
| 표시:표시 색상 | 2 colors (black / white, 64-gray scale) |
| 디스플레이: 디스플레이 장치 | TFT monochrome LCD |
| 이더넷 포트: 프로토콜 | Our dedicated protocolOur FP series supported, Modbus-TCP supported and Other companies' PLC supported (Mitsubishi Electric MC protocol) |
| 사용자 메모리:용량 | 16Mbyte |
| 사용자 메모리: 메모리 | F-ROM |
| 이더넷 포트: 전송 속도 | 100Mbps/10Mbps automatic negotiation(Note) : Switching between different speeds is done automatically by auto negotiation function. |
| 이더넷 포트:인터페이스 | 100BASE-TX / 10BASE-T |
| 작동 전압 범위 | 4.5 ～ 5.5 V DC |
| 표시:표시 가능 영역 | 88.5 (W) × 35.4 (H) mm3.484 (W) × 1.394 (H) in |
| 환경 저항성 | IP67 (in the initial stages), Dust-proof and drip-proof from the front of the panel only, (Rubber packing is attached to the panel contact surface.) (Note)：This protective structure condition applies to the front surface of the installed panel. This condition does not guarantee usage in all environments provided by users. When reattaching the panel, replace the waterproof packing. |
| 기능: 시계 기능 | Provided with a built-in clock. (Can also refer to and display a PLC clock.)*Buy the backup battery [AFPX-BATT]. |
| 기능:부분 기능 | Lamps, Switches, Data, Bar graphs, Clocks, Keyboards, Line graphs, Alarm list, Alarm history |
| 기능:기타 기능 | Recipe, Flow display, Write device, Multi language exchange, Multiple PLC connection, Operation security, GT link, Data logging, SD recipe (Note)：The data logging and SD recipe functions are available with only models equipped with an SD / SDHC memory card slot. |
| 기능: 화면 생성 | Dedicated software should be used. Applicable OS: Windows® Vista / 7 / 8 / 8.1 / 10 (Note)：The 64-bit version is not supported except for Windows® 7 / 8 / 8.1 / 10.Windows is registered trademark or trademark of Microsoft Corporation in the United States and other countries. |
| 터치 키 작동력 | 0.8 N or less |
| 기능: 기능을 통해 | GT connected between PC and PLC allows PLC to be debugged without a direct connection to a PC. |
| 기능: 화면 수 | 250 screens approx. (Note)：The number of screens that can be registered varies according to the registered contents. |
| 기능: 화면 설정 번호 | Base screens: No. 0 to 3FF, Key board screens: No. 0 to 7, Login screens: No. 0 to F |
| 메모리 백업: 백업 배터리 | - |
| 중첩된 노이즈 억제 | 1,000 V [P-P] or more, pulse width of 50 ns, 1 μs between power supply terminals (by a noise simulator) |
| 이더넷 포트: 커넥터 모양 | Plug-in phone jack (RJ-45) |
| 기능: 명암 조절 | Unnecessary |
| CE 마크 지침 준수 | EMC Directive, RoHS Directive |
| COM 포트: 통신 표준 | Conforms to RS-232C |
| 전원 공급 장치 절연 방법 | Transformer isolation |
| 화면 데이터 전송 인터페이스: 프로토콜 | Our dedicated protocol |
| 화면 데이터 전송 인터페이스: 커넥터 | USB Mini-B |
| 기능: 백라이트 밝기 조절 | Can be set on the menu screen, via the GT configuration screen of GTWIN, or via PLC.(There are some minor variations in the backlight brightness.) |
| 기능: 자동 통신 설정 | The communication speed (baud rate) is automatically changed if there is no response from the target equipment. |
| COM 포트: 외부 통신 조건 | Baud rate: 9,600 bps, 19,200 bps, 38,400 bps, 57,600 bps, 115,200 bpsData bits: 7 or 8 bits, Parity: None, Odd, Even, Stop bits: 1 bit |
| 화면 데이터 전송 인터페이스: 통신 표준 | USB2.0 |
