AXL F SGI2 1H

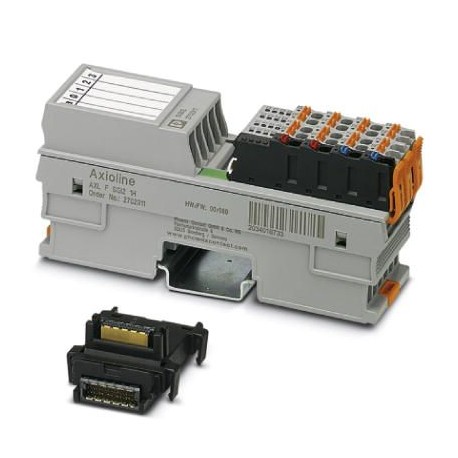

AXL F SGI2 1H 2702911 PHOENIX CONTACT I/O module
$0.00USD
4178개 재고
주요 사양
GTIN:4055626459288
주문키:2702911
포장 단위:1 pc
(인터페이스):Polarity reversal protection of the supply voltage
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4055626459288 |
| 주문키 | 2702911 |
| 포장 단위 | 1 pc |
| (인터페이스) | Polarity reversal protection of the supply voltage |
| (아날로그 출력) | Functional earth ground 500 V AC 50 Hz 1 min. |
| 원산지 | DE (Germany) |
| 관세 번호 | 85389091 |
| 명칭 (일반) | Axioline F local bus |
| (전기적 절연) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| 지정(인터페이스) | Supply for analog modules (UA) |
| 임피던스(아날로그 입력) | > 43 Ω (per channel) |
| 채널 수 (일반) | 2 |
| 특징 (연락처) | can be parameterized: 350 μV/V ... 6500 μV/V |
| 연결 방식 (일반) | Bus base module |
| 상세 정보 (주요 상업 데이터) | 54 mm |
| 입력값(연락처) 수 | 2 |
| 공급 전압(인터페이스) | 24 V DC |
| 너비 (주요 상업 데이터) | 35 mm |
| (표준 및 규정) | No hazardous substances above threshold values |
| 브리지 전압 U0 (접점) | 5 V |
| 높이 (주요 상업 데이터) | 126.1 mm |
| 변속 속도 (일반) | 100 Mbps |
| 테스트 섹션(아날로그 출력) | Logic 500 V AC 50 Hz 1 min. |
| 출력 전류(아날로그 입력) | max. 115 mA (per channel) |
| 출력 전압(아날로그 입력) | typ. 5 V |
| 전력 소비량(인터페이스) | typ. 2.6 W (with maximum load: 8 weighing cells with 350 Ω per channel) |
| 수량(액시올린 전위) | 2 (Ka1-Kb1, Ka2-Kb2) |
| 브리지 차이 Ud (연락처) | Measuring range specified by selecting the characteristic |
| 순중량 (상온 조건) | 187.7 g |
| 보호 유형(인터페이스) | Surge protection of the supply voltage |
| 연결 기술(연락처) | 6 or 4-wire, twisted pair shielded cable |
| 현재 소비량(인터페이스) | typ. 25 mA (with typical load: 1 weighing cell with 350 Ω, only one channel loaded) |
| 보호 등급 (크기) | IP20 |
| 설명 (액시올린 전위) | Floating N/O contact |
| 출력 개수 (아날로그 입력 개수) | 2 |
| 공급 전압 범위(인터페이스) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| 설치 유형(주변 환경 조건) | DIN rail |
| 출력 설명 (아날로그 입력) | Jumper supply |
| 입력 내용 설명 (연락처) | Input channels for strain gauge |
| 작동 모드(주변 환경 조건) | Process data mode with 6 words |
| 개당 중량 (포장 제외) | 187.700 g |
| 공기압(작동)(치수) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 중국 RoHS(표준 및 규정) | Environmentally friendly use period: unlimited = EFUP-e |
| 기계적 시험(전기 절연) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| 보호 등급(전기 절연) | III, IEC 61140, EN 61140, VDE 0140-1 |
| 접촉 저항(액시올린 전위) | < 1 Ω (typical) |
| 측정값 표현 (연락처) | 32 bits |
| 치수 관련 참고 사항 (주요 상업 데이터) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| 치수 도면 (주요 상업 데이터) | |
| 일반적인 반응 시간(액시올린 전위) | typ. 0.2 ms (opening) |
| 주변 온도(작동) (치수) | -25 °C ... 60 °C |
| 공기압(보관/운송)(치수) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 허용 습도(작동 시)(치수) | 5 % ... 95 % (non-condensing) |
| 중량 사양에 대한 참고 사항 (주변 환경 조건) | with connectors and bus base module |
| 주변 온도(보관/운송) (치수) | -40 °C ... 85 °C |
| 허용 습도(보관/운송)(치수) | 5 % ... 95 % (non-condensing) |
제품 설명
AxiolineF, Extensometer logging module, transmission rate on local bus: 100 MBit/s, protection rating: IP20, including bus socket module and AxiolineF connectors
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
제품 문서
데이터시트
기술 사양 및 성능 데이터
사용자 매뉴얼
설치 및 운영 가이드
