DT-UFB-485/BS

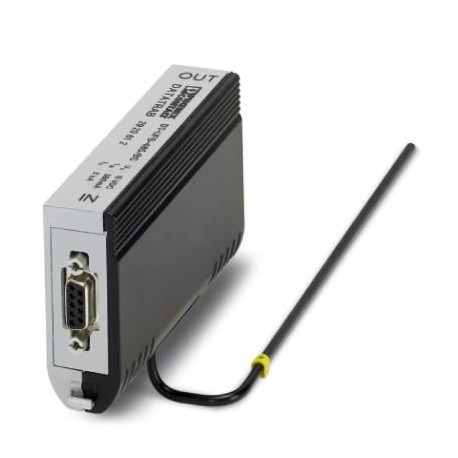

DT-UFB-485/BS 2920612 PHOENIX CONTACT Surge protection device
$0.00USD
3756개 재고
주요 사양
GTIN:4046356155120
주문키:2920612
(일반적인):D1 - 1 kA
카탈로그 페이지:Page 147 (C-4-2017)
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4046356155120 |
| 주문키 | 2920612 |
| (일반적인) | D1 - 1 kA |
| 카탈로그 페이지 | Page 147 (C-4-2017) |
| 포장 단위 | 1 pc |
| 원산지 | DE (Germany) |
| 관세 번호 | 85363010 |
| (주변 환경 조건) | VDE 0110-1 |
| 정격 전류(일반) | ≤ 380 mA (25 °C) |
| 유형 (주변 환경 조건) | Attachment plug for DIN rail mounting |
| 색상 (주변 환경 조건) | silver/black |
| 상세 정보 (주요 상업 데이터) | 63 mm |
| 너비 (주요 상업 데이터) | 25 mm |
| 높이 (주요 상업 데이터) | 108 mm |
| 잔류 전류 IPE(일반) | ≤ 5 µA |
| 직렬 저항 (일반) | 3.3 Ω 10 % |
| VDE 요구사항 등급 (일반) | B2 |
| 보호 등급 (크기) | IP20 |
| IEC 시험 분류 (일반) | B2 |
| 설치 유형(주변 환경 조건) | Connection-specific attachment plug and DIN rail, 35 mm |
| 연결 방식(연결 데이터) | Cable connection |
| (연결, 등전위 결합) | DIN EN 61643-21 |
| 입력 감쇠 aE, sym. (일반) | typ. 0.3 dB (≤ 30 MHz) |
| 개당 중량 (포장 제외) | 305.200 g |
| 주택 자재(주변 환경 조건) | Zinc die-cast |
| 응답 시간 tA(라인 간) (일반) | ≤ 100 ns |
| 연결 방식 (보호 회로) | D-SUB-9 |
| 응답 시간 tA(선-접지) (일반) | ≤ 100 ns |
| 최대 연속 전압 UC (일반) | 12 V DC |
| 작용 방향 (주변 환경 조건) | Line-Line & Line-Ground/Shield |
| 임팩트 지속 시간(선간 거리)(일반) | C1 - 1 kV/500 A |
| 위치 수 (주변 환경 조건) | 5 |
| 서지 보호 오류 메시지(일반) | none |
| 연결 방식 IN (보호 회로) | D-SUB-9 socket |
| 임펄스 지속 시간(선-접지)(일반) | B2 - 4 kV/100 A |
| 연결 방식 OUT (보호 회로) | D-SUB-9 connector |
| In(선간) 잔류 전압(일반) | ≤ 25 V |
| 주변 온도(작동) (치수) | -40 °C ... 85 °C |
| 접지선(In)의 잔류 전압(일반) | ≤ 55 V |
| 현재 ICat UC(일반)를 효과적으로 운영합니다. | ≤ 1 µA |
| 전압 보호 레벨 상류(선간)(일반) | ≤ 30 V (B2 - 100 A) |
| 전압 보호 레벨 상류(선간 접지) (일반) | ≤ 700 V (B2 - 100 A) |
| 총 방전 전류 Itotal(8/20) µs (일반) | 10 kA |
| In(라인-신호 접지)의 잔류 전압(일반) | ≤ 25 V |
| 표준/규정 (연결, 등전위 접합) | IEC 61643-21 |
| 공칭 방전 전류 In(8/20) µs (선간) (일반) | ≤ 5 kA |
| 표준/사양 (연결, 등전위 접합) | DIN EN 61643-21 2002 |
| 차단 주파수 fg (3dB), 100옴 시스템에서의 대칭값 (일반) | typ. 50 MHz |
| 공칭 방전 전류 In(8/20) µs (선-접지) (일반) | ≤ 5 kA |
| 출력 전압 제한 (1 kV/µs, 선간 접지) 스파이크 (일반) | ≤ 700 V |
| 출력 전압 제한(1kV/µs, 선간 거리 기준) 정적(일반) | ≤ 25 V |
| 출력 전압 제한(1kV/µs, 선간 접지) 정적(일반) | ≤ 700 V |
| 연면거리 및 굴절거리 기준 (주변 환경 조건) | IEC 60664-1 |
| 출력 전압 제한 1 kV/µs (라인-신호 접지) 정적 (일반) | ≤ 25 V |
제품 설명
D-SUB 9 adapter with surge protection for RS-485 interfaces. Alternatively, it can be fitted on a rail.
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
