ELR W1/10-24DC

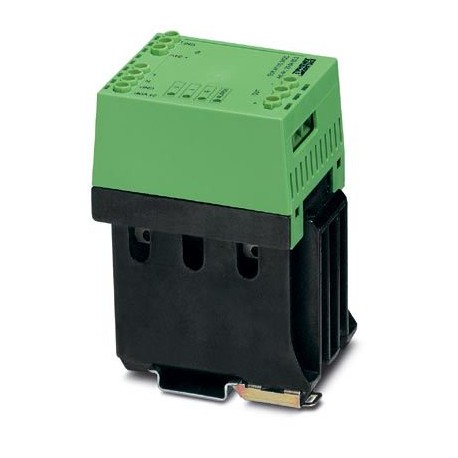

ELR W1/10-24DC 2964306 PHOENIX CONTACT Reversing load relay
$0.00USD
3876개 재고
주요 사양
GTIN:4017918187637
주문키:2964306
카탈로그 페이지:Page 141 (IF-2002)
포장 단위:1 pc
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4017918187637 |
| 주문키 | 2964306 |
| 카탈로그 페이지 | Page 141 (IF-2002) |
| 포장 단위 | 1 pc |
| (입력 데이터) | Overload protection |
| 심화 (일반) | 110 mm |
| 너비(일반) | 62 mm |
| 키 (일반) | 84 mm |
| 원산지 | DE (Germany) |
| 입력 이름 (참고) | Control input right/left |
| 관세 번호 | 85371098 |
| 상태 표시 (참고) | Green LED |
| 출력 이름 (입력 데이터) | DC output |
| 보호 회로 (참고) | Reverse polarity protection Polarity protection diode |
| 현재 소비량 (참고) | approx. 3 mA |
| 입력 전압 범위 (참고) | 19.2 V DC ... 28.8 V DC |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 정격 공급 전압 (참고) | 24 V DC ±20 % |
| 공칭 입력 전압 UN (참고) | 24 V DC |
| 보호 유형 (입력 데이터) | Reverse polarity protection |
| 보호 등급 (크기) | IP20 |
| 제어 공급 전압 범위 (참고) | 19.2 V DC ... 28.8 V DC |
| 동작 전압 범위(입력 데이터) | 10 V DC ... 30 V DC |
| 개당 중량 (포장 제외) | 607.820 g |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| 나사산 (출력 데이터 로드 출력) | M3 |
| 연결 이름(출력 데이터 로드 출력) | Control circuits |
| 정격 출력 전압 범위(입력 데이터) | 10 V DC ... 30 V DC |
| 과전압 범주(주변 환경 조건) | III |
| 표준/규정(주변 환경 조건) | EN 50178 |
| 스트리핑 길이(출력 데이터 로드 출력) | 8 mm |
| 연결 방식(출력 데이터 로드 출력) | Screw connection |
| 주변 온도(작동) (치수) | -20 °C ... 60 °C |
| 입력 전압 범위는 UN을 기준으로 합니다(참고). | 0.8 ... 1.2 |
| 이용 제한 (주요 상업 데이터) | EMC: class A product, see manufacturer's declaration in the download area |
| 정격 제어 회로 공급 전압(미국)(참고) | 24 V DC |
| 나사산 (연결 데이터, 제어 회로) | M3 |
| 장착 위치 (연결 데이터 부하 회로) | Vertical (horizontal DIN rail) |
| 연결 이름 (연결 데이터, 제어 회로) | Load circuit |
| 피복 제거 길이 (연결 데이터, 제어 회로) | 8 mm |
| 주변 온도(보관/운송) (치수) | -20 °C ... 70 °C |
| 조립 설명서 (연결 데이터 부하 회로) | Can be aligned with spacing = 20 mm |
| 연결 방식 (연결 데이터, 제어 회로) | Screw connection |
| 도체 단면적 AWG (출력 데이터 부하 출력) | 24 ... 10 |
| 도체 단면적 솔리드(출력 데이터 부하 출력) | 0.2 mm² ... 6 mm² |
| 테스트 전압 입력/출력 (연결 데이터 부하 회로) | 2.5 kV AC |
| 도체 단면적 유연성 (출력 데이터 부하 출력) | 0.2 mm² ... 4 mm² |
| 도체 단면적 AWG (연결 데이터, 제어 회로) | 24 ... 10 |
| 도체 단면적 솔리드(연결 데이터, 제어 회로) | 0.2 mm² ... 6 mm² |
| 도체 단면적이 유연함 (연결 데이터, 제어 회로) | 0.2 mm² ... 4 mm² |
제품 설명
Electronic inverter for DC motor activation, with light indication and protection circuit, output: 10-30 V DC/ 10 A
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
