FLT-CP-PLUS-1S-350

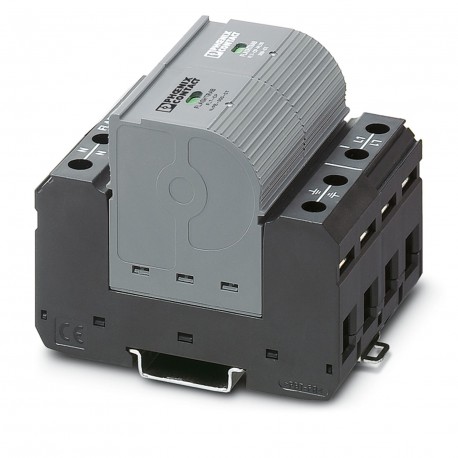

FLT-CP-PLUS-1S-350 2882682 PHOENIX CONTACT Combination type 1/2 protective device
$0.00USD
3052개 재고
주요 사양
GTIN:4046356098205
주문키:2882682
(일반적인):457 V AC (120 min / withstand mode)
카탈로그 페이지:Page 29 (C-6-2013)
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4046356098205 |
| 주문키 | 2882682 |
| (일반적인) | 457 V AC (120 min / withstand mode) |
| 카탈로그 페이지 | Page 29 (C-6-2013) |
| 포장 단위 | 1 pc |
| 원산지 | DE (Germany) |
| (연결 데이터) | N-G |
| (UL 규격) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 관세 번호 | 85363010 |
| (주변 환경 조건) | black |
| (보호 회로) | 1 A DC (30 V DC) |
| 고도(치수) | ≤ 2000 m (amsl (above mean sea level)) |
| 유형 (주변 환경 조건) | DIN rail module, two-section, divisible |
| 색상 (주변 환경 조건) | gray/blue |
| SPD 유형(연결 데이터) | 4CA |
| 상세 정보 (주요 상업 데이터) | 71.5 mm |
| 너비 (주요 상업 데이터) | 71.2 mm |
| EN 타입 (주변 환경 조건) | T1 / T2 |
| 높이 (주요 상업 데이터) | 95 mm |
| 공칭 전압 UN(일반) | 240 V AC (TN-S) |
| 중국 RoHS(UL 규격) | Environmentally Friendly Use Period = 50 |
| 정격 전압 (연결 데이터) | 240 V AC |
| 명목 주파수 fN (일반) | 50 Hz (60 Hz) |
| REACh SVHC (UL 규격) | Lead 7439-92-1 |
| 잔류 전류 IPE(일반) | ≤ 0.01 mA |
| 충격(작동)(치수) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 정격 부하 전류 IL(일반) | 125 A (< 55 °C) |
| 응답 시간 tA(LN) (일반) | ≤ 100 ns |
| 응답시간 tA(N-PE)(일반) | ≤ 100 ns |
| 보호 등급 (크기) | IP20 (only when all terminal points are used) |
| 나사산(보호 회로) | M2 |
| UT(LN)에서의 TOV 동작 (일반) | 415 V AC (5 s / withstand mode) |
| 설치 유형(주변 환경 조건) | DIN rail: 35 mm |
| UT(N-PE)에서의 TOV 동작 (일반) | 1200 V AC (200 ms / withstand mode) |
| 진동(작동)(치수) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| 명목 주파수(연결 데이터) | 50/60 Hz |
| 보호 모드(연결 데이터) | L-N |
| 잔류 전압 Ures(LN) (일반) | ≤ 1.5 kV (at In) |
| 개당 중량 (포장 제외) | 763.500 g |
| 주택 자재(주변 환경 조건) | PBT |
| 잔류 전압 우레스(L-PE) (일반) | ≤ 2.5 kV (at In) |
| 잔류 전압 Ures(N-PE) (일반) | ≤ 1.5 kV (at In) |
| 피복 벗기기 길이 (보호 회로) | 7 mm |
| 연결 방식 (보호 회로) | Plug-in/screw connection via COMBICON |
| 수평 피치(주요 상업 데이터) | 4 Div. |
| 동작 전류(보호 회로) | 10 mA AC ... 1 A AC |
| 동작 전압(보호 회로) | 12 V AC ... 250 V AC |
| 조임 토크(보호 회로) | 0.25 Nm |
| 보호 방식(주변 환경 조건) | L-N |
| 스위칭 기능 (보호 회로) | PDT contact |
| 오염 정도 (주변 환경) | 2 |
| 위치 수 (주변 환경 조건) | 2 |
| 나사산 (표시/원격 신호) | M5 |
| 전압 보호 레벨 Up(LN) (일반) | ≤ 1.5 kV |
| 전력 분배 시스템(연결 데이터) | Split phase |
| 전압 보호 레벨 상향(L-PE) (일반) | ≤ 2.5 kV |
| 전압 보호 레벨 Up(N-PE) (일반) | ≤ 1.5 kV |
| 주변 온도(작동) (치수) | -40 °C ... 80 °C |
| IEC 전원 공급 시스템(주변 환경 조건) | TN-S |
| IEC 시험 분류 (주변 환경 조건) | I / II |
| 단락 전류 정격 ISCCR(일반) | 50 kA |
| 분기 배선이 있는 최대 백업 퓨즈(일반) | 315 A (gG) |
| 최대 연속 전압 UC(N-PE) (일반) | 350 V AC |
| 허용 습도(작동 시)(치수) | 5 % ... 95 % |
| 탈피 길이 (표시/원격 신호) | 18 mm |
| 연결 방식 (표시등/원격 신호) | Screw terminal blocks |
| 조임 토크(표시등/원격 신호) | 4.5 Nm |
| 도체 단면적 AWG (보호 회로) | 28 ... 16 |
| 도체 단면적 솔리드(보호 회로) | 0.14 mm² ... 1.5 mm² |
| 현재 차단 등급 Ifi(LN) (일반)을 따르십시오. | 50 kA |
| 현재 차단 등급 Ifi(N-PE) (일반)을 따르십시오. | 100 A |
| 정격 방전 전류 In(LG) (연결 데이터) | 20 kA |
| 공칭 방전 전류 In(LN) (연결 데이터) | 20 kA |
| 공칭 방전 전류 In(NG) (연결 데이터) | 20 kA |
| 서지 보호 오류 메시지(주변 환경 조건) | Optical, remote indicator contact |
| 주변 온도(보관/운송) (치수) | -40 °C ... 80 °C |
| 총 방전 전류 Itotal(10/350) µs (일반) | 50 kA |
| 도체 단면적 유연형 (보호 회로) | 0.14 mm² ... 1.5 mm² |
| V형 관통 배선 방식의 최대 백업 퓨즈 (일반) | 125 A (gG) |
| 측정된 제한 전압 MLV(LG)(연결 데이터) | 1570 V |
| 측정된 제한 전압 MLV(LN)(연결 데이터) | 1350 V |
| 측정된 제한 전압 MLV(NG)(연결 데이터) | 1080 V |
| 최대 연속 작동 전압 UC(LN) (일반) | 350 V AC |
| 공칭 방전 전류 In(8/20) µs (LN) (일반) | 25 kA |
| 공칭 방전 전류 In(8/20) µs (L-PE) (일반) | 25 kA |
| 공칭 방전 전류 In(8/20) µs (N-PE) (일반) | 100 kA |
| 도체 단면적 AWG (표시/원격 신호) | 13 ... 2 |
| 최대 방전 전류 Imax(8/20) µs (LN) (일반) | 50 kA |
| 최대 방전 전류 Imax(8/20) µs (L-PE) (일반) | 50 kA |
| 도체 단면 솔리드(표시/원격 신호) | 2.5 mm² ... 35 mm² |
| UL 94에 따른 난연성 등급(주변 환경 조건) | V-0 |
| 도체 단면적 유연형 (표시등/원격 신호) | 2.5 mm² ... 25 mm² |
| 임펄스 방전 전류(10/350) µs(LN), 전하량(일반) | 12.5 As |
| 임펄스 방전 전류(10/350) µs(L-PE), 전하량(일반) | 12.5 As |
| 임펄스 방전 전류(10/350) µs(N-PE), 전하량(일반) | 50 As |
| 최대 연속 작동 전압 MCOV(LG)(연결 데이터) | 528 V AC |
| 최대 연속 작동 전압 MCOV(LN)(연결 데이터) | 264 V AC |
| 최대 연속 작동 전압 MCOV(NG) (연결 데이터) | 264 V AC |
| 임펄스 방전 전류(10/350) µs(LN), 비에너지(일반) | 160 kJ/Ω |
| 임펄스 방전 전류(10/350) µs(L-PE), 비에너지(일반) | 160 kJ/Ω |
| 임펄스 방전 전류(10/350) µs(N-PE), 비에너지(일반) | 2500 kJ/Ω |
| 임펄스 방전 전류(10/350) µs(LN), 피크 전류 값 Iimp(일반) | 25 kA |
| 임펄스 방전 전류(10/350) µs(L-PE), 피크 전류 값 Iimp(일반) | 25 kA |
| 임펄스 방전 전류(10/350) µs(N-PE), 피크 전류 값 Iimp(일반) | 100 kA |
