재고 있음 인기 제품
FR 1,27/ 80-FH

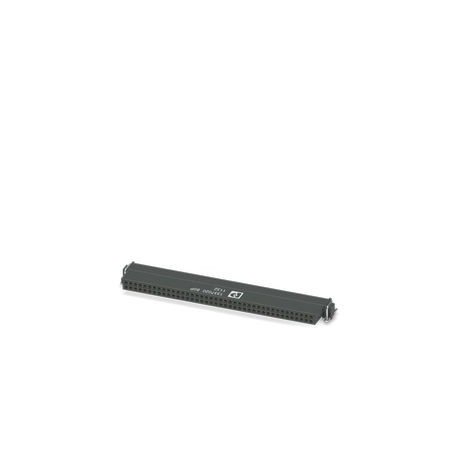

FR 1,27/ 80-FH 1337020 PHOENIX CONTACT SMD plug pin, rated current: 2.2 A, Test voltage: 500 V AC, number of..
$5.22USD
1965개 재고
주요 사양
단계:1.27 mm
프로세스:Reflow soldering
진폭:1.5 mm (10 Hz ... 58 Hz)
ESD 레벨:(D) Electrostatically conductive
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| 단계 | 1.27 mm |
| 프로세스 | Reflow soldering |
| 진폭 | 1.5 mm (10 Hz ... 58 Hz) |
| ESD 레벨 | (D) Electrostatically conductive |
| 너비 [w] | 55.89 mm |
| 빈도 | 10 - 2000 - 10 Hz |
| 높이 [h] | 4.53 mm |
| 길이 [l] | 10.8 mm |
| 핀 디자인 | Linear pad geometry |
| 충격식 | Semi-sinusoidal |
| 관찰 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 플러그 사이클 | 500 |
| 스윕 속도 | 1 octave/min |
| 가속 | 490 m/s² |
| 패드 형상 | 0.8 x 0.8 mm |
| 제품 유형 | SMD plug plug |
| 테스트 전압 | 500 V AC IEC 60512-4-1:2003 |
| 벨트 너비 [W] | 72 mm |
| 행 수 | 2 |
| 전체 높이 | 3.78 mm |
| 제품군 | FR 1,27/.. -FH |
| 색상(하우징) | Black (9005) |
| 접촉 코팅 | 0.9 mm |
| 전봇대 개수 | 80 |
| 테스트 지침 | X, Y, and Z axes (pos. and neg.) |
| 접촉 재료 | Cu Alloy |
| 치수 계획 | |
| 장착 방식 | SMD Welding |
| 각도 공차 | ± 5° on longitudinal and transverse axis |
| 코일 직경 [A] | 330 mm |
| 포장 유형 | 72 mm wide strap |
| 접촉 저항 | 10 mΩ |
| 명목 전류 IN | 2.2 A IEC 60512-5-2:2002-02 (at 20 °C 100 poles) |
| 외부 포장 유형 | Transparent Bag |
| 시험 사양 | IEC 60512-5-2:2002-02 |
| 오염 정도 | 3 |
| 절연 재료 | LCP |
| 서론 길이 | 1.5 mm |
| 중심 이동 | ± 0.7 mm on longitudinal and transverse axis |
| AWG 도체 섹션 | (Converted according to IEC) |
| 접촉 저항 R1 | 10 mΩ |
| 접촉 저항 R2 | 15 mΩ |
| 충돌 지속 시간 | 11 ms |
| 축별 테스트 시간 | 2.5 h |
| 표면 특성 | Selective Coating |
| 습도 민감도 수준 | MSL 1 |
| 절연 재료 그룹 | IIIb |
| 용접 사이클. 환류 방식 | 3 |
| IEC 60112에 따른 CTI | 150 |
| 주변 온도(서비스) | -55 °C ... 125 °C |
| 분류 온도 Tc | 260 °C |
| 주변 온도(설치 시) | -5 °C ... 100 °C |
| 외부 코일 측정값 [W2] | 78.4 mm |
| 금속 표면 용접 부위(상단층) | Tin (Sn) |
| 운영에 관한 관찰 사항 | The additional operating stress is obtained depending on the application by taking into account the leakage lines and insulation distances in air within the framework of the insulation requirements according to IEC 60664-1. |
| 인접 전봇대 간 절연 저항 | ≥ 5 GΩ |
| UL 94에 따른 난연성 등급 | V0 |
| 금속 표면 접촉 영역(상부층) | Gold (Au) |
| 상온 (보관/운송) | -40 °C ... 70 °C |
| 최소 공극 및 연면거리 값 | 0.4 mm |
| 금속 표면 접촉 영역(중간층) | Nickel (Ni) |
| 금속 표면 용접 영역(중간층) | Nickel (Ni) |
| 공기의 상대 습도(보관/운송) | 30 % ... 70 % |
제품 설명
SMD plug plug, rated current: 2.2 A, test voltage: 500 VAC, number of poles: 80, pitch: 1.27 mm, color: black, surface contacts: Gold, contact type: Female, mounting: SMD solder
