GMSTB 2,5/ 3-ST-7,62 BD:-100SO

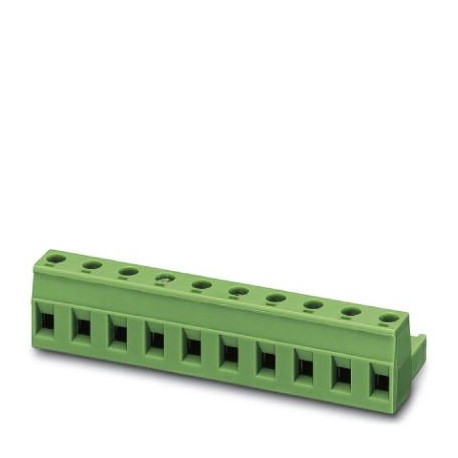

GMSTB 2,5/ 3-ST-7,62 BD:-100SO 1839486 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3070개 재고
주요 사양
GTIN:4055626046501
주문키:1839486
포장 단위:1
관세 번호:85366990
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4055626046501 |
| 주문키 | 1839486 |
| 포장 단위 | 1 |
| 관세 번호 | 85366990 |
| (주변 환경 조건) | |
| 전압(인발 시험) | 400 V |
| 참고 (연결 용량) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 제안서 (주요 상업 데이터) | 7.62 mm |
| 잠금(주요 상업 데이터) | without |
| 사양 (인발 시험) | IEC 60664-1:2007-04 |
| 토크(전기적 매개변수) | 0.5 Nm ... 0.6 Nm |
| 피치(재질 데이터 - 하우징) | 7.62 mm |
| 정격 전류(제품 속성) | 12 A |
| (종료 및 연결 방법) | 2.5 mm² / flexible / > 50 N |
| 플러그인 시스템 (주요 상업 데이터) | CLASSIC COMBICON |
| 치수 a (재질 데이터 - 하우징) | 15.24 mm |
| 연락 유형 (주요 상업 정보) | Female connector |
| 너비 [ w ] (재질 데이터 - 하우징) | 20.86 mm |
| 접점 재료(연결 용량) | Cu alloy |
| 높이 [ h ] (재질 데이터 - 하우징) | 15 mm |
| 길이 [ l ] (재질 데이터 - 하우징) | 18.2 mm |
| 레벨 수 (주요 상업 데이터) | 1 |
| 연결 방식 (주요 상업 데이터) | Screw connection with tension sleeve |
| 품목 범위 (주요 상업 데이터) | GMSTB 2,5/..-ST |
| (공중 이격 거리 및 연면 거리) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 탈피 길이(전기적 매개변수) | 7 mm |
| 절연 재료 그룹 (인발 시험) | I |
| 채용 포지션 수 (주요 상업 데이터) | 3 |
| 정격 서지 전압(II/2)(인발 시험) | 6 kV |
| 드라이브 폼 스크류 헤드(주요 상업 데이터) | Slotted (L) |
| 정격 서지 전압(III/2)(인발 시험) | 6 kV |
| 정격 서지 전압(III/3)(인발 시험) | 6 kV |
| 치수 도면 (재질 데이터 - 하우징) | |
| 절연 재료 (재료 정보 - 문의) | PA |
| 정격 서지 전압(III/2) (제품 속성) | 6 kV |
| 표면 특성(연결 용량) | hot-dip tin-plated |
| 포장 유형 (제품 크기) | packed in cardboard |
| 간략한 제품 설명 (주요 상업 데이터) | Printed-circuit board connector |
| 포장당 개수 (제품 크기) | 50 |
| 정격 절연 전압(II/2)(인발 시험) | 1000 V |
| 정격 절연 전압(III/2)(인발 시험) | 630 V |
| 정격 절연 전압(III/3)(인발 시험) | 400 V |
| 중국 RoHS(공기 간섭 및 연면 거리) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (공기 간극 및 연면 거리) | Lead 7439-92-1 |
| 정격 절연 전압(III/2) (제품 속성) | 630 V |
| 절연 재료 그룹 (재료 데이터 - 문의) | I |
| IEC 60112에 따른 CTI (재료 데이터 - 연락처) | 600 |
| 도체 단면적 (전기적 매개변수) | 0.2 mm² ... 2.5 mm² |
| 높이(납땜 핀 제외)(재질 데이터 - 하우징) | 15 mm |
| 주변 온도(조립)(포장 정보) | -5 °C ... 100 °C |
| 주변 온도(작동) (포장 정보) | -40 °C |
| 제품 포장 단위 (제품 크기) | Pcs. |
| 도체 단면적 유연성 (전기적 매개변수) | 0.2 mm² ... 2.5 mm² |
| 원통형 게이지 axb / 직경 (전기적 매개변수) | 2.8 mm x 2.4 mm / 2.5 mm |
| 도체 단면적 AWG / kcmil (전기적 매개변수) | 24 ... 12 |
| 금속 표면 접촉 면적(상부층)(연결 용량) | Tin (5 - 7 µm Sn) |
| 금속 표면 단자(상단층)(연결 용량) | Tin (5 - 7 µm Sn) |
| 상온(보관/운송)(포장 정보) | -40 °C ... 70 °C |
| UL 94에 따른 난연성 등급 (재료 데이터 - 문의) | V0 |
| 단면적이 같은 두 개의 도체, 단선 (전기적 특성) | 0.2 mm² ... 1 mm² |
| 단면적이 동일한 2개의 도체, 유연성 (전기적 특성) | 0.2 mm² ... 1.5 mm² |
| EN 60695-2-12에 따른 글로우 와이어 난연 지수(GWFI) (재료 데이터 - 문의) | 850 |
| EN 60695-2-13에 따른 글로우 와이어 점화 온도(GWIT) (재료 데이터 - 문의) | 775 |
| EN 60695-10-2에 따른 볼 압력 시험 온도 (재료 데이터 - 문의) | 125 °C |
| 도체 단면적 / 도체 종류 / 인장력 (단자 및 연결 방식) | 0.2 mm² / solid / > 10 N |
| 도체 단면, 유연성, 페룰 포함, 플라스틱 슬리브 포함 (전기적 매개변수) | 0.25 mm² ... 2.5 mm² |
| 도체 단면적이 유연하며, 플라스틱 슬리브가 없는 페룰이 있습니다 (전기적 매개변수). | 0.25 mm² ... 2.5 mm² |
| 단면적이 동일한 2개의 도체, 연선, 플라스틱 슬리브가 없는 페룰 (전기적 매개변수) | 0.25 mm² ... 1 mm² |
| 단면적이 동일한 2개의 도체로 구성된 연선이며, 플라스틱 슬리브가 있는 트윈 페룰이 적용되어 있습니다. (전기적 매개변수) | 0.5 mm² ... 1 mm² |
제품 설명
Connector for printed circuit board, nominal section: 2.5 mm², color: green, nominal current: 12 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Female, number of potentials: 3,
