IB IL RS 485-ECO

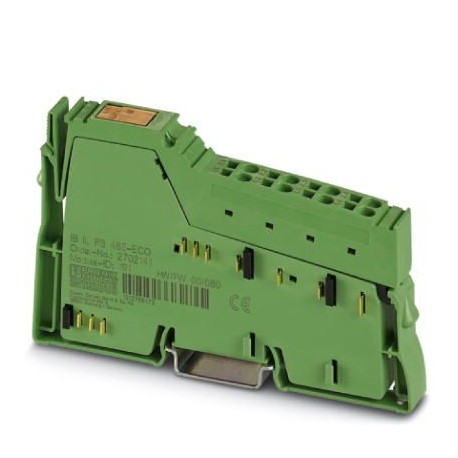

IB IL RS 485-ECO 2702141 PHOENIX CONTACT Inline function terminal
$0.00USD
4677개 재고
주요 사양
GTIN:4046356983235
주문키:2702141
카탈로그 페이지:Page 145 (C-6-2017)
깊이 (참고):71.5 mm
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4046356983235 |
| 주문키 | 2702141 |
| 카탈로그 페이지 | Page 145 (C-6-2017) |
| 깊이 (참고) | 71.5 mm |
| 포장 단위 | 1 pc |
| 너비 (참고) | 12.2 mm |
| (인터페이스) | max. 85 mA |
| 높이 (참고) | 119.8 mm |
| 캡션(참고) | Dimensions |
| 원산지 | DE (Germany) |
| 데이터 비트(일반) | 6 ... 8 |
| 인터페이스(일반) | RS-485 |
| 정지 비트(일반) | 1 or 2 |
| 관세 번호 | 85389091 |
| 명칭 (일반) | Inline local bus |
| 입력 버퍼(일반) | 4 kByte |
| 출력 버퍼(일반) | 1 kByte |
| 명칭 (치수) | Inline connector |
| 지정(인터페이스) | Communications power (UL) |
| 치수 도면 (참고) | |
| 패리티(인라인 전위) | Even, odd or no parity |
| 연결 방식 (일반) | Spring-cage connection |
| 공급 전압(인터페이스) | 7.5 V DC (via voltage jumper) |
| (표준 및 규정) | No hazardous substances above threshold values |
| 변속 속도 (일반) | 500 kbps |
| 지원되는 프로토콜(일반) | |
| 탈피 길이(치수) | 8 mm |
| (직렬 입/출력 채널) | 24 V supply (UM)/functional earth ground 500 V AC 50 Hz 1 min. |
| 연결 방식(치수) | Spring-cage connection |
| 전력 소비량(인터페이스) | typ. 525 mW (at UL) |
| 전송 물리학 (일반) | Copper |
| 순중량 (상온 조건) | 84.8 g |
| 현재 소비량(인터페이스) | typ. 70 mA |
| 설치 유형(주변 환경 조건) | DIN rail |
| 개당 중량 (포장 제외) | 84.800 g |
| 전송 방식(인라인 전위) | Transparent mode |
| 중국 RoHS(표준 및 규정) | Environmentally friendly use period: unlimited = EFUP-e |
| 보호 수준(연결 데이터) | IP20 |
| 보호 등급(전기 절연) | III, IEC 61140, EN 61140, VDE 0140-1 |
| 공기압(작동)(연결 데이터) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 테스트 섹션(직렬 입력/출력 채널) | Serial interface/7.5 V supply (bus logic) 500 V AC 50 Hz 1 min. |
| 도체 단면적 AWG 최대 (치수) | 16 |
| 도체 단면적 AWG 최소 규격 (치수) | 28 |
| 이용 제한 (주요 상업 데이터) | EMC: class A product, see manufacturer's declaration in the download area |
| 도체 단면적(고체) 최대값 (치수) | 1.5 mm² |
| 도체 단면적 최소값 (치수) | 0.08 mm² |
| 주변 온도(작동) (연결 데이터) | 0 °C ... 55 °C |
| 공기압(보관/운송)(연결 데이터) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 도체 단면적(유연성) 최대값 (치수) | 1.5 mm² |
| 중량 사양에 대한 참고 사항 (주변 환경 조건) | with connector |
| 허용 습도(작동) (연결 데이터) | 10 % ... 95 % (non-condensing) |
| 주변 온도(보관/운송) (연결 데이터) | -25 °C ... 85 °C |
| 허용 습도(보관/운송) (연결 데이터) | 10 % ... 95 % (non-condensing) |
제품 설명
ECO Inline communication terminal block, for serial data transmission, 1 serial input and output channel in RS-485 model, with connection connector
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
