ILC 171 ETH 2TX

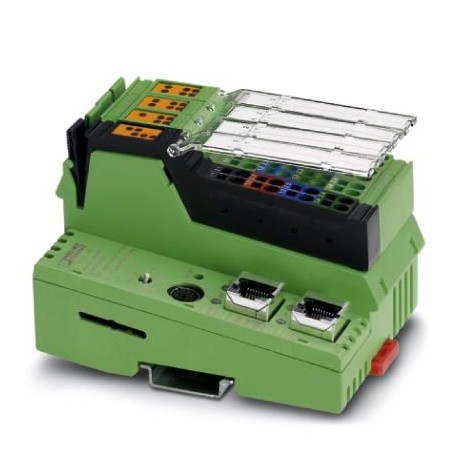

ILC 171 ETH 2TX 2700975 PHOENIX CONTACT Controller
$0.00USD
3679개 재고
주요 사양
GTIN:4046356665513
주문키:2700975
카탈로그 페이지:Page 81 (C-6-2017)
깊이 (참고):71.5 mm
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4046356665513 |
| 주문키 | 2700975 |
| 카탈로그 페이지 | Page 81 (C-6-2017) |
| 깊이 (참고) | 71.5 mm |
| 포장 단위 | 1 pc |
| 너비 (참고) | 80 mm |
| 높이 (참고) | 119.8 mm |
| (제어 시스템) | PC WORX EXPRESS |
| 원산지 | DE (Germany) |
| 충격(치수) | 25g, Criterion 1, according to IEC 60068-2-27 |
| 관세 번호 | 85371091 |
| 충격(일반 데이터) | 25g, Criterion 1, according to IEC 60068-2-27 |
| (주변 환경 조건) | PC WORX EXPRESS |
| 입력 이름(PROFINET) | Digital inputs |
| 무게(전원 공급 장치) | 295 g |
| 출력 이름(PROFINET) | Digital outputs |
| 번호 (필드버스 기능) | 1 |
| (IEC 61131 런타임 시스템) | max. 32768 Bit (internal Modbus /TCP client) |
| 입력 개수 (PROFINET) | 8 |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 연결 방식(PROFINET) | Spring-cage connection |
| 출력 개수(PROFINET) | 4 |
| 공급 전압(직접 I/O) | 24 V DC |
| EF에 대한 면역 (일반 정보) | Noise immunity test in accordance with EN 61000-6-2 Electromagnetic fields EN 61000-4-3/IEC 61000-4-3 Criterion A, Field intensity: 10 V/m |
| 인터페이스(필드버스 기능) | Parameterization/operation/diagnostics |
| 대용량 저장 장치(제어 시스템) | 512 kByte |
| 프로세서(기계 설계) | Altera Nios II 64 MHz |
| 잔류 리플(직접 I/O) | ± 5 % |
| 정전기 방전(ESD) 내성 (일반 정보) | Noise immunity test in accordance with EN 61000-6-2 Electrostatic discharge (ESD) EN 61000-4-2/IEC 61000-4-2 Criterion B, 6 kV contact discharge, 8 kV air discharge |
| 안전 기능 (전원 공급) | No |
| 전력 소모(직접 I/O) | max. 5 W |
| 프로그램 메모리(제어 시스템) | 512 kByte |
| 실시간 시계(제어 시스템) | Yes |
| 연결 기술(PROFINET) | 2, 3, 4-wire |
| 버스트에 대한 내성 (일반 데이터) | Noise immunity test in accordance with EN 61000-6-2 Fast transients (burst) EN 61000-4-4/IEC 61000-4-4 Criterion A, all interfaces 1 kVCriterion B, all interfaces 2 kV |
| 급증에 대한 면역력 (일반 데이터) | Noise immunity test in accordance with EN 61000-6-2 Transient overvoltage (surge) EN 61000-4-5/IEC 61000-4-5 Criterion B, supply lines DC: 0.5 kV/0.5 kV (symmetrical/asymmetrical), fieldbus cable shield 1 kV |
| 보호 등급 (크기) | IP20 |
| 장치 기능(데이터 인터페이스) | PROFINET device |
| 엔지니어링 도구 (제어 시스템) | PC WORX |
| 진단 표시(전원 공급) | No |
| 공급 전압 범위(직접 I/O) | 19.2 V DC ... 30 V DC |
| 진동(작동)(치수) | 5g |
| 입력 설명(PROFINET) | EN 61131-2 type 1 NPN/PNP |
| 컨트롤러 이중화(전원 공급) | No |
| 간섭 방출(일반 데이터) | Noise emission test as per EN 61000-6-4 EN 55011 Class A |
| 진동(작동)(일반 데이터) | 5g |
| 개당 중량 (포장 제외) | 350.000 g |
| 공기압(작동)(치수) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 연결 방식 (필드버스 기능) | 6-pos. MINI DIN socket (PS/2) |
| 진단 도구(주변 환경 조건) | DIAG+ |
| 엔지니어링 도구(주변 환경 조건) | PC WORX |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| 최대 전류 소모량(직접 I/O) | 870 mA (370 mA communications power + 500 mA analog voltage supply) |
| REACh SVHC(표준 및 규정) | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
| 전송 속도(필드버스 기능) | max. 115.2 kbps |
| 설정 도구(주변 환경 조건) | Config+ Version 1.01 or later |
| 보존형 대용량 저장 장치(제어 시스템) | 48 kByte (NVRAM) |
| 제어 작업 수 (제어 시스템) | 8 |
| 일반적인 전류 소모량(직접 I/O) | 210 mA |
| 주변 온도(작동) (치수) | -25 °C ... 55 °C |
| 전자기 호환성 (일반 데이터) | Conformance with EMC Directive 2014/30/EU |
| 진동(보관/운송)(일반 데이터) | 5g |
| 공기압(보관/운송)(치수) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| 채널당 최대 출력 전류(PROFINET) | 500 mA |
| 허용 습도(작동 시)(치수) | 10 % ... 95 % (according to DIN EN 61131-2) |
| 이용 제한 (주요 상업 데이터) | EMC: class A product, see manufacturer's declaration in the download area |
| 프로세스 데이터 양 (IEC 61131 런타임 시스템) | max. 4096 Bit (INTERBUS) |
| 전도성 간섭에 대한 내성(일반 데이터) | Noise immunity test in accordance with EN 61000-6-2 Conducted interference EN 61000-4-6/IEC 61000-4-6 Criterion A; Test voltage 10 V |
| 주변 온도(보관/운송) (치수) | -25 °C ... 85 °C |
| 지원되는 프로그래밍 언어 (주변 환경 조건) | Programming in acc. with IEC 61131-3 |
| 허용 습도(보관/운송)(치수) | 10 % ... 95 % (according to DIN EN 61131-2) |
| 지원되는 장치 수 (IEC 61131 런타임 시스템) | max. 128 |
| 파라미터 채널을 갖춘 장치 수 (IEC 61131 런타임 시스템) | max. 24 |
| 연결 가능한 로컬 버스 장치 수 (IEC 61131 런타임 시스템) | max. 63 (observe current consumption) |
| 원격 버스 분기 기능을 지원하는 분기 단말기 수 (IEC 61131 런타임 시스템) | max. 3 |
제품 설명
The Inline controller offers the possibility of communicating via PROFINET and Modbus/TCP. Programming is done with PC Worx Express or PC Worx (IEC 61131-3).
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
