IPD WD 5P2,5 M25 GY

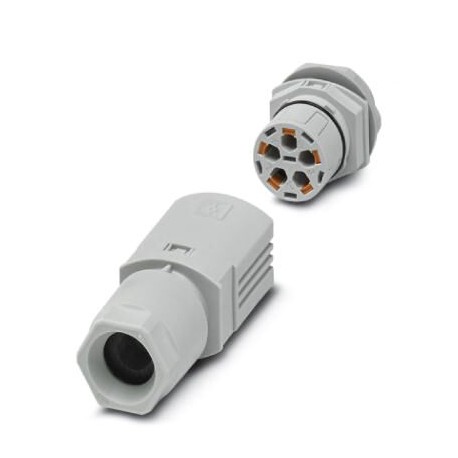

IPD WD 5P2,5 M25 GY 1047344 PHOENIX CONTACT Panel feed-through, Push-in connection, number of positions: 4+P..
$0.00USD
4712개 재고
주요 사양
GTIN:4055626646152
(케이블):IP68 (2 m / 24 h)
주문키:1047344
(일반적인):11 mm ... 16 mm
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4055626646152 |
| (케이블) | IP68 (2 m / 24 h) |
| 주문키 | 1047344 |
| (일반적인) | 11 mm ... 16 mm |
| (도면) | Push-in connection |
| 카탈로그 페이지 | Page 468 (C-2-2019) |
| 포장 단위 | 1 pc |
| 컬러 (그림) | light gray |
| 원산지 | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC002566 |
| ETIM 6.0 (eCl@ss) | EC002566 |
| ETIM 7.0 (eCl@ss) | EC002566 |
| 관세 번호 | 85366990 |
| 위치 표시(일반) | 1, 2, 3, N, PE |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 연결 방법 (도면) | Push-in connection |
| 보호 등급(케이블) | IP66 |
| 할로겐 무첨가 (재료 정보) | yes |
| eClass 7.0 (분류) | 27440602 |
| eClass 8.0 (분류) | 27440602 |
| eClass 9.0 (분류) | 27440602 |
| 위치 수 (도면) | 5 |
| 외부 케이블 직경(일반) | 7 mm ... 11 mm |
| 정격 전류(주변 환경 조건) | 20 A |
| 위치 수를 참고하십시오(도면). | 4+PE |
| 개당 중량 (포장 제외) | 0.000 g |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| 주변 온도(작동)(케이블) | -40 °C ... 100 °C |
| 정격 전류 IN (주변 환경 조건) | 20 A |
| 정격 전압(III/3)(주변 환경 조건) | 690 V |
| 도체 단면적 최대 AWG (도면) | 14 |
| 도체 단면적 최소 규격 AWG (도면 참조) | 20 |
| 도체(케이블) 연결 시 온도 | 5 °C ... 50 °C |
| 도체 단면적 최대 (도면) | 2.5 mm² |
| 도체 단면적 최소값 (도면) | 0.5 mm² |
| 접촉 재료(기계적 특성) | Cu |
| 주변 온도(보관/운송) (케이블) | -40 °C ... 100 °C |
| 다이어그램 1.0 mm²에 대한 감쇠 다이어그램 (도면) | |
| 도체 단면적 최대 유연성 (도면) | 2.5 mm² |
| 오염 정도 (기계적 특성) | 3 |
| 2.5mm²에 대한 감쇠도표 (도면) | |
| 정격 서지 전압(III/3)(주변 환경 조건) | 6 kV |
| 과전압 범주(기계적 특성) | III |
| 충격 영향 범주(전기적 특성) | IK07 |
| 연결 빈도(전기적 특성) | max. 10 |
| 삽입/제거 주기(전기적 특성) | 10 |
제품 설명
Feedthrough, Push-in connection, number of poles: 4+PE, 0.5 mm² ... 2.5 mm², 600 V, 20 A, light grey, outer diameter of the cable: 7 mm ... 11 mm and 11 mm... 16 mm, mounting thread: M25, Push-in conn
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
기술 세부 정보
DiagramDerating diagram for 1.0 mm²
제품 문서
데이터시트
기술 사양 및 성능 데이터
사용자 매뉴얼
설치 및 운영 가이드
