MACX MCR-SL-2NAM-RO-SP

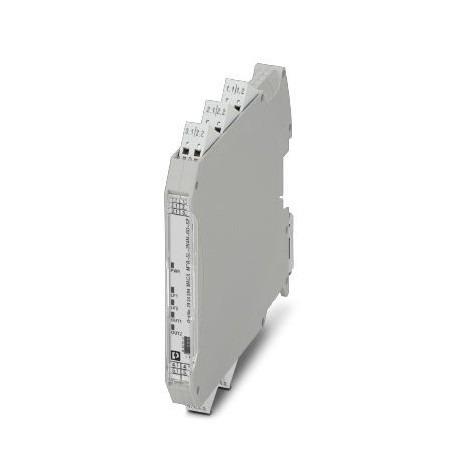

MACX MCR-SL-2NAM-RO-SP 2924294 PHOENIX CONTACT Isolation amplifier
$0.00USD
4457개 재고
주요 사양
GTIN:4046356492096
메모:Made to Order (non-returnable)
주문키:2924294
(일반적인):1.5 x 10-3(5 years)
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4046356492096 |
| 메모 | Made to Order (non-returnable) |
| 주문키 | 2924294 |
| (일반적인) | 1.5 x 10-3(5 years) |
| (EMC 데이터) | Class I, Zone 2, Group IIC T4 |
| 카탈로그 페이지 | Page 134 (C-5-2017) |
| 깊이 (참고) | 114.5 mm |
| 포장 단위 | 1 pc |
| 너비 (참고) | 12.5 mm |
| (입력 데이터) | 30 V DC (2 A) |
| 높이 (참고) | 116 mm |
| λDD (일반) | 6 x 10-9(6 FIT) |
| λDU (일반) | 6.2 x 10-8(62 FIT) |
| λSD (일반) | 1 x 10-9(1 FIT) |
| λSU (일반) | 2.48 x 10-7(248 FIT) |
| ATEX(EMC 데이터) | II 3 G Ex nA nC IIC T4 Gc X |
| 원산지 | DE (Germany) |
| (연결 데이터) | Class I, Zone 2, Group IIC T4 |
| 관세 번호 | 85437090 |
| (주변 환경 조건) | Short circuit 100 Ω < RSensor < 360 Ω |
| DNV GL-EMC (EMC 데이터) | B |
| 명칭 (일반) | Inverted operation |
| SIL(연결 데이터) | 2 |
| ATEX(연결 데이터) | II 3 G Ex nA nC IIC T4 Gc X |
| 적합성(EMC 데이터) | CE-compliant, additionally EN 61326-1 |
| 지정(EMC 데이터) | Conducted interferences |
| 색상(연결 데이터) | gray |
| 장비 유형 (일반) | Type A |
| 연락처 유형 (입력 데이터) | 1 N/O contact per channel |
| 잡음 방출(EMC 데이터) | EN 61000-6-4 |
| UL, 미국/캐나다 (EMC 데이터) | UL 508 Listed |
| DNV GL-습도(EMC 데이터) | B |
| DNV GL-인클로저(EMC 데이터) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-진동(EMC 데이터) | A |
| 잡음 내성(치수) | EN 61000-6-2 EN 61326 |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 적합성(연결 데이터) | CE-compliant, additionally EN 61326-1 |
| 접촉 재료(입력 데이터) | AgSnO2, hard gold-plated |
| DNV GL-온도(EMC 데이터) | B |
| 지정(연결 데이터) | Output 1/output 2/input/power supply, DIN rail connector |
| 최대 고도 (크기) | ≤ 2000 m |
| 출력 전환 (입력 데이터) | Relay output |
| 평가 기준 (EMC 데이터) | A |
| 무결성 요구사항 (일반) | IEC 61508 - Low demand |
| 전력 소비량(출력 데이터) | < 1 W |
| 전력 소모(출력 데이터) | < 1 W |
| 탈피 길이 (전원 공급) | 8 mm |
| 연결 방식 (전원 공급) | Push-in connection |
| 표준/규정(EMC 데이터) | EN 61000-4-6 |
| 상태 표시(연결 데이터) | Green LED (supply voltage) |
| 스위칭 주파수(입력 데이터) | ≤ 20 Hz (without load) |
| UL, 미국/캐나다 (연결 데이터) | UL 508 Listed |
| 채널 수 (연결 데이터) | 2 |
| 진단 범위(DC)(일반) | DCS= 0.4 %, DCD= 8 % |
| 하우징 재질 (연결 데이터) | PA 6.6-FR |
| 공급 전압 범위(출력 데이터) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| 기계적 수명 (입력 데이터) | 107cycles |
| 정격 공급 전압(출력 데이터) | 24 V DC |
| 개당 중량 (포장 제외) | 140.000 g |
| 오염도 (연결 데이터) | 2 |
| 무부하 전압(주변 환경 조건) | ~ 8 V DC |
| 안전 실패율(SFF)(일반) | 78 % |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| 전기적 절연(연결 데이터) | 2.5 kV (50 Hz, 1 min., test voltage) |
| 최대 전류 소모량(출력 데이터) | 35 mA (24 V DC) |
| 최대 스위칭 전압(입력 데이터) | 250 V AC (2 A) |
| 과전압 범주(연결 데이터) | III |
| 안전 무결성 수준(SIL)(일반) | 1 |
| 간섭 방출(연결 데이터) | EN 61000-6-4 |
| 최대 스위칭 용량(입력 데이터) | 500 VA |
| 명칭 (안전성 특성 데이터) | Conducted interferences |
| 전자기 호환성(EMC 데이터) | Conformance with EMC directive |
| 선로 고장 감지(주변 환경 조건) | Break 0.05 mA < IIN < 0.35 mA |
| 스위칭 히스테리시스(주변 환경 조건) | < 0.2 mA |
| 단락 전류(주변 환경 조건) | ~ 8 mA |
| 주변 온도(작동) (치수) | -20 °C ... 60 °C (Any mounting position) |
| 사용 가능한 입력 소스(주변 환경 조건) | NAMUR proximity sensors (EN 60947-5-6) |
| 허용 습도(작동 시)(치수) | 5 % ... 95 % (non-condensing) |
| 이용 제한 (주요 상업 데이터) | EMC: class A product, see manufacturer's declaration in the download area |
| 도체 단면적 최대 AWG (전원 공급 장치) | 16 |
| 도체 단면적 최소 AWG (전원 공급 장치) | 24 |
| 전자기 호환성(연결 데이터) | Conformance with EMC directive |
| 도체 단면적(고체) 최대값 (전원 공급 장치) | 1.5 mm² |
| 도체 단면적 최소값 (전원 공급) | 0.2 mm² |
| 평가 기준 (안전성 특성 데이터) | A |
| UL 94에 따른 난연성 등급(EMC 데이터) | V0 |
| 표준/규정 (안전성 특성 데이터) | EN 61000-4-6 |
| 전환점(감쇠됨)(주변 환경 조건) | < 1.2 mA (blocking) |
| 주변 온도(보관/운송) (치수) | -40 °C ... 85 °C |
| 도체 단면적 유연 최대값 (전원 공급) | 1.5 mm² |
| 전환점(감쇠 없음)(주변 환경 조건) | > 2.1 mA (conductive) |
| UL 94에 따른 난연성 등급(연결 데이터) | V0 |
| 위험 고장 발생 확률(PFDAVG)(일반) | 3.01 x 10-4(1 year) |
제품 설명
NAMUR separation amplifier, 2 channels for the operation of proximity detectors and switches. The signals are transmitted to the control level via the relay outputs (normally open contact). Cable Faul
