MINI MCR-SL-IDS-I-I

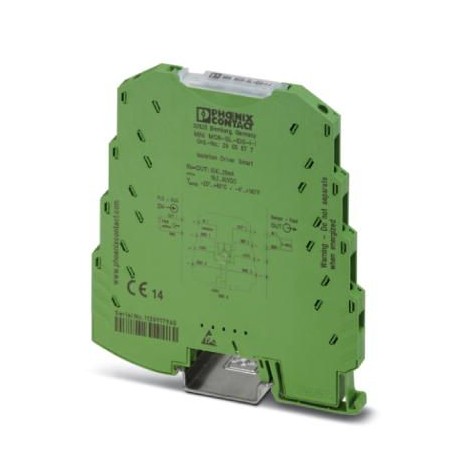

MINI MCR-SL-IDS-I-I 2905577 PHOENIX CONTACT Output signal conditioner
$0.00USD
4291개 재고
주요 사양
GTIN:4046356966290
메모:Made to Order (non-returnable)
주문키:2905577
(EMC 데이터):Class I, Zone 2, Group IIC
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4046356966290 |
| 메모 | Made to Order (non-returnable) |
| 주문키 | 2905577 |
| (EMC 데이터) | Class I, Zone 2, Group IIC |
| 카탈로그 페이지 | Page 100 (C-7-2015) |
| 깊이 (참고) | 102.5 mm |
| 포장 단위 | 1 pc |
| 너비 (참고) | 6.2 mm |
| (입력 데이터) | 0 mA ... 20 mA |
| GL(EMC 데이터) | GL applied for |
| 높이 (참고) | 93.1 mm |
| ATEX(EMC 데이터) | II 3 G Ex nA IIC T4 Gc X |
| 원산지 | DE (Germany) |
| (연결 데이터) | Class I, Zone 2, Group IIC |
| 리플(입력 데이터) | < 20 mVrms |
| 관세 번호 | 85437090 |
| GL(연결 데이터) | GL applied for |
| (주변 환경 조건) | 0 mA ... 20 mA |
| 명칭 (일반) | Conducted interferences |
| ATEX(연결 데이터) | II 3 G Ex nA IIC T4 Gc X |
| 적합성(EMC 데이터) | CE-compliant |
| 지정(EMC 데이터) | Conducted interferences |
| 색상(연결 데이터) | green |
| 출력 이름 (입력 데이터) | Current output |
| 잡음 방출(EMC 데이터) | EN 61000-6-4 |
| UL, 미국/캐나다 (EMC 데이터) | UL 508 Listed |
| 나사산(전원 공급 장치) | M3 |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 적합성(연결 데이터) | CE-compliant |
| 출력 개수 (입력 데이터) | 1 |
| 전기적 절연(EMC 데이터) | Basic insulation according to EN 61010 |
| 전력 소비량(출력 데이터) | < 600 mW (at 24 V DC) |
| 표준/규정 (일반) | EN 61000-4-6 |
| 탈피 길이 (전원 공급) | 12 mm |
| 연결 방식 (전원 공급) | Screw connection |
| 소음 발생량(연결 데이터) | EN 61000-6-4 |
| 노이즈 내성(연결 데이터) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| 표준/규정(EMC 데이터) | EN 61000-4-6 |
| UL, 미국/캐나다 (연결 데이터) | UL 508 Listed |
| 채널 수 (연결 데이터) | 1 |
| 현재 출력 신호(입력 데이터) | 4 mA ... 20 mA |
| 하우징 재질 (연결 데이터) | PBT |
| 공급 전압 범위(출력 데이터) | 19.2 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| 전송 동작(입력 데이터) | 1:1 to input signal |
| 장착 위치(연결 데이터) | any |
| 정격 공급 전압(출력 데이터) | 24 V DC |
| 보호 회로(연결 데이터) | Transient protection |
| 개당 중량 (포장 제외) | 87.700 g |
| 오염도 (연결 데이터) | 2 |
| 입력값 개수 (주변 환경 조건) | 1 |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| 전기적 절연(연결 데이터) | Basic insulation according to EN 61010 |
| 과전압 범주(연결 데이터) | II |
| 조립 설명서 (연결 정보) | To bridge the supply voltage, the DIN rail connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| 최대 입력 전류(주변 환경 조건) | 20 mA |
| 전자기 호환성(EMC 데이터) | Conformance with EMC directive |
| 제한 주파수(3dB)(연결 데이터) | > 175 Hz |
| 스텝 응답(10-90%)(연결 데이터) | < 2 ms |
| 현재 입력 신호(주변 환경 조건) | 4 mA ... 20 mA |
| 정격 절연 전압(연결 데이터) | 50 V AC/DC |
| 주변 온도(작동) (치수) | -20 °C ... 60 °C |
| 부하/출력 부하 전류 출력(입력 데이터) | ≤ 800 Ω (at 20 mA) |
| 최대 전송 오류(연결 데이터) | ≤ 0.1 % (of final value) |
| 입력 전압 제한(주변 환경 조건) | < 2 V (20 mA) |
| 이용 제한 (주요 상업 데이터) | EMC: class A product, see manufacturer's declaration in the download area |
| 도체 단면적 최대 AWG (전원 공급 장치) | 12 |
| 도체 단면적 최소 AWG (전원 공급 장치) | 26 |
| 전자기 호환성(연결 데이터) | Conformance with EMC directive |
| 도체 단면적(고체) 최대값 (전원 공급 장치) | 2.5 mm² |
| 도체 단면적 최소값 (전원 공급) | 0.2 mm² |
| 최대 온도 계수(연결 데이터) | < 0.01 %/K |
| 온도 계수, 일반적인 값 (연결 데이터) | < 0.01 %/K |
| 테스트 전압, 입력/출력/전원 공급(연결 데이터) | 1.5 kV (50 Hz, 1 min.) |
| 주변 온도(보관/운송) (치수) | -40 °C ... 85 °C |
| 도체 단면적 유연 최대값 (전원 공급) | 2.5 mm² |
| 측정 범위 최종값과의 일반적인 편차(일반) | 3 % |
| 철도 차량 화재 방지(DIN EN 45545-2) R22(EMC 데이터) | HL 1 - HL 2 |
| 철도 차량 화재 방지(DIN EN 45545-2) R23(EMC 데이터) | HL 1 - HL 2 |
| 철도 차량 화재 방지(DIN EN 45545-2) R24(EMC 데이터) | HL 1 - HL 2 |
| 철도 차량 화재 방지(DIN EN 45545-2) R22(연결 데이터) | HL 1 - HL 2 |
| 철도 차량 화재 방지(DIN EN 45545-2) R23(연결 데이터) | HL 1 - HL 2 |
| 철도 차량 화재 방지(DIN EN 45545-2) R24(연결 데이터) | HL 1 - HL 2 |
제품 설명
3-way output splitter amplifiers for 0/4 ... 20 mA signals from the control system for a load that is in the field simultaneously with 3-way separation between input, output and screw connection suppl
