NBC-M12MSD/60,0-93B/M12MSD

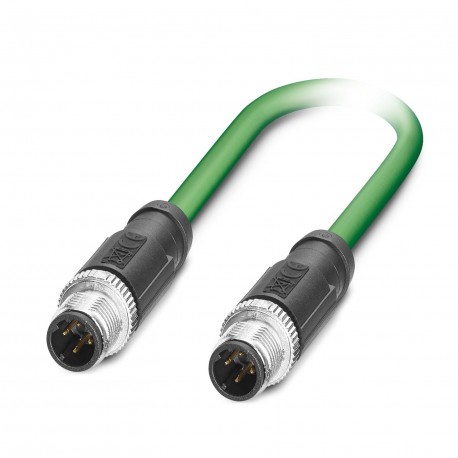

NBC-M12MSD/60,0-93B/M12MSD 1418260 PHOENIX CONTACT Network cable NBC-MSD/60,0-93B/MSD SCO 1418260
$0.00USD
4083개 재고
주요 사양
:EtherCAT® CAT5 (IEC 11801), 100 Mbps
유형:Plug straight M12 / IP67
코딩:D
일반적인:This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 10.1 Cord Sets for Balanced Cabling
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| EtherCAT® CAT5 (IEC 11801), 100 Mbps | |
| 유형 | Plug straight M12 / IP67 |
| 코딩 | D |
| 일반적인 | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 10.1 Cord Sets for Balanced Cabling |
| 재료 | CuSn (Contact) |
| 차폐된 | yes |
| 버스 시스템 | PROFINET |
| 케이블 타입 | PROFINET PVC stranded CAT5 [93B] |
| 애플리케이션 | Standard |
| 코딩 유형 | D (Data) |
| 센서 유형 | PROFINET |
| 케이블 길이 | 60 m |
| 케이블 무게 | 67 kg/km |
| 손잡이 색상 | black |
| 제품 유형 | Data cable preassembled |
| 신호 속도 | 0.66 c |
| UL AWM 스타일 | 21694 |
| 전체적인 반전 | Star quad |
| 신호 런타임 | 5.3 ns/m |
| 상태 표시 | no |
| 파동 임피던스 | 100 Ω ±15 Ω (at 100 MHz) |
| AWG 신호선 | 22 |
| 루프 저항 | ≤ 120.00 Ω/km |
| 난연성 | according to UL 1685 (CSA FT 4) |
| 기타 저항 | UV resistant (according to UL 1581, Section 1200) |
| 내유성 | Resistant to oil to a limited extent |
| 조임 토크 | 0.4 Nm |
| 도체 재료 | Tin-plated Cu litz wires |
| 공칭 전류 IN | 4 A |
| 공칭 전압 UN | 48 V AC |
| 차폐 감쇠 | 2.1 dB (with 1 MHz) |
| 단선, 컬러 | white, yellow, blue, orange |
| 도체 구조 | 1x4xAWG22/7, SF/TQ |
| 결합 저항 | ≤ 20.00 mΩ/m (at 10 MHz) |
| 오염 정도 | 3 |
| 치수 도면 | |
| 직위 수 | 4 |
| 전송 매체 | Copper |
| 보호 수준 | IP67 |
| 케이블 콘센트 개수 | 1 |
| 과전압 범주 | II |
| 신호 유형/범주 | PROFINET CAT5 (IEC 11801), 100 Mbps |
| 표준 명칭 | M12 connector |
| 절연 저항 | ≥ 100 MΩ |
| 외부 덮개, 색상 | green RAL 6018 |
| 공칭 전압, 케이블 | 600 V |
| 외부 덮개, 재질 | PVC |
| 상태 표시가 있습니다 | No |
| 테스트 전압 코어/코어 | 2000 V (50 Hz, 1 min.) |
| 도체 단면적 | 4x 0.34 mm² |
| 외부 케이블 직경 | 6.50 mm ±0.2 mm |
| 광학 차폐 커버 | 85 % |
| 두께, 외피 | approx. 0.90 mm |
| 재질 전선 절연 | PE |
| 표준/사양 | IEC 61076-2-101 |
| 시험 전압 코어/쉴드 | 2000.00 V (50 Hz, 1 min.) |
| 삽입/제거 주기 | ≥ 100 |
| 절연체를 포함한 전선 직경 | 1.55 mm |
| 주변 온도(작동) | -25 °C ... 90 °C |
| 도체 구조 신호선 | 7x 0.25 mm |
| 주변 온도(설치) | -20 °C ... 60 °C |
| 근단 누화 감쇠(NEXT) | 80 dB (with 1 MHz) |
| UL 94에 따른 난연성 등급 | V0 |
| 전송 특성(범주) | CAT5 (IEC 11801:2002) |
| 최소 굽힘 반경, 고정 설치 | 20 mm |
| 최소 굽힘 반경, 유연한 설치 | 7 x D |
| 최소 굽힘 반경, 이동식 설치 | 46 mm |
제품 설명
Network cable, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-pole, shielded (Advanced Shielding Technology), M12 straight connector, encoding: D / IP67, a M12 straight connector, encoding
