NBC-M12MSX/50,0-94F

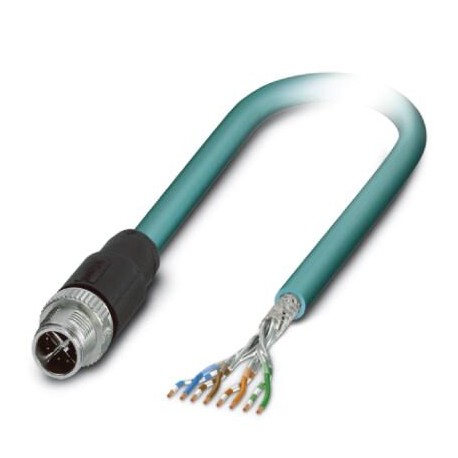

NBC-M12MSX/50,0-94F 1089053 PHOENIX CONTACT Network cable, Ethernet CAT6
$0.00USD
4218개 재고
주요 사양
GTIN:4055626892818
(케이블):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
주문키:1089053
(도면):
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4055626892818 |
| (케이블) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 주문키 | 1089053 |
| (도면) | |
| 포장 단위 | 1 pc |
| (일반 정보) | Zinc die-cast, nickel-plated (Screw connection) |
| 원산지 | PL (Poland) |
| 중국 RoHS(케이블) | Environmentally Friendly Use Period = 50 |
| REACh SVHC(케이블) | |
| 색상 (일반 정보) | black |
| 관세 번호 | 85444290 |
| (주변 환경 조건) | CC-Link IE CAT6A, 10 Gbps |
| 코딩(일반 데이터) | X (Data) |
| 토크(일반 데이터) | 0.4 Nm |
| 최소 주문 수량 | 10 pc |
| 머리 유형 (일반 정보) | Plug straight M12 SPEEDCON / IP67 |
| 참고 (주변 환경 조건) | Further products with variable cable type and variable cable length can be found in the accessories section |
| 케이블 길이 (도면) | 50 m |
| (표준 및 규정) | -20 °C ... 80 °C (cable, flexible installation) |
| eClass 9.0 (분류) | 27060308 |
| 머리 유형 (머리 특징 1) | free cable end |
| 정격 전압(주변 환경 조건) | 48 V AC |
| 재질(구성 요소) (일반 정보) | CuZn (Contact) |
| 절연 저항 (일반 데이터) | ≥ 100 MΩ |
| 개당 중량 (포장 제외) | 2,260.000 g |
| 차폐(표준 및 규정) | Tinned copper braided shield |
| 케이블 종류 (표준 및 규정) | Ethernet 10 Gbit |
| 감쇠(표준 및 규정) | 3.1 dB (with 1 MHz) |
| 전선 색상(표준 및 규정) | white/blue-blue, white/orange-orange, white/green-green, white/brown-brown |
| 케이블 중량(표준 및 규정) | 42 kg/km |
| 할로겐 프리(표준 및 규정) | according to IEC 60754-1 |
| 위치 수 (주변 환경 조건) | 8 |
| UL AWM 스타일(표준 및 규정) | 20963 (80°C/30 V) |
| 전반적인 변화 (표준 및 규정) | 4 pairs for core |
| 신호 유형/범주 (주변 환경 조건) | Ethernet CAT6A, 10 Gbps |
| 꼬인 전선(표준 및 규정) | 2 cores to the pair |
| 케이블 용량(표준 및 규정) | 47 nF/km |
| 삽입/제거 주기 (일반 정보) | ≥ 100 |
| 신호 런타임(표준 및 규정) | 5.13 ns/m |
| 표준/규정(주변 환경 조건) | M12 connector IEC 61076-2-109 |
| 파동 임피던스(표준 및 규정) | 100 Ω ±5 Ω (at 100 MHz) |
| AWG 신호선(표준 및 규정) | 26 |
| 케이블 구조(표준 및 규정) | 4x2xAWG26/7; S/FTP |
| 루프 저항(표준 및 규정) | ≤ 290.00 Ω/km |
| 40°C(주변 환경 조건)에서의 정격 전류 | 0.5 A |
| 주변 온도(작동) (치수) | -25 °C ... 90 °C (M12 connector) |
| 내화성(표준 및 규정) | according to IEC 60332-1-2 |
| 반환 손실(RL)(표준 및 규정) | 20 dB (with 1 MHz) |
| 내유성(표준 및 규정) | in accordance with DIN EN 60811-2-1 |
| 주변 온도(작동) (일반 데이터) | -25 °C ... 90 °C |
| 도체 재료(표준 및 규정) | Bare Cu litz wires |
| 차폐 감쇠(표준 및 규정) | ≥ 80 dB (at 30 ... 100 MHz) |
| 신호 유형/범주 (표준 및 규정) | Ethernet CAT6A, 10 Gbps |
| GRP의 인장 강도(표준 및 규정) | ≤ 100 N |
| 절연 저항(표준 및 규정) | ≥ 500 MΩ*km |
| 표준/사양 (특성 항목 2) | M12 connector IEC 61076-2-109 |
| 외부 덮개, 색상 (표준 및 규정) | water blue RAL 5021 |
| 정격 전압, 케이블 (표준 및 규정) | ≤ 100 V |
| 외피 두께(표준 및 규정) | 0.65 mm |
| 외피 재질 (표준 및 규정) | PUR |
| 시험 전압 코어/코어(표준 및 규정) | 700 V (50 Hz, 1 min.) |
| 쌍 차폐 유형(표준 및 규정) | Aluminum-lined foil |
| 도체 단면적 (표준 및 규정) | 4x 2x 0.14 mm² |
| 광학 차폐 커버(표준 및 규정) | 70 % |
| 시험 전압 코어/쉴드(표준 및 규정) | 700 V (50 Hz, 1 min.) |
| 케이블 종류(약어) (표준 및 규정) | 94F |
| 외부 케이블 직경 D (표준 및 규정) | 6.4 mm ±0.2 mm |
| 핀 개수 (핀 커넥터 패턴) (일반 데이터) | 8 |
| 재료 도체 절연(표준 및 규정) | Foamed PE |
| 주변 온도(작동)(표준 및 규정) | -40 °C ... 80 °C (cable, fixed installation) |
| 도체 구조 신호선(표준 및 규정) | 7x 0.16 mm |
| 주변 온도(설치)(표준 및 규정) | -20 °C ... 80 °C |
| 절연체를 포함한 코어 직경(표준 및 규정) | 1.04 mm |
| 치수 도면 플러그, M12 x 1, 직선형, 차폐형 (도면) | |
| 근거리 누화 감쇠(NEXT)(표준 및 규정) | 75.3 dB (with 1 MHz) |
| 주변 온도(보관/운송)(표준 및 규정) | -20 °C ... 80 °C |
| 최소 굽힘 반경, 고정 설치(표준 및 규정) | 4 x D |
| 최소 굽힘 반경, 유연한 설치 (표준 및 규정) | 8 x D |
| 전력 합산 근거리 누화 감쇠(PSNEXT)(표준 및 규정) | 72.3 dB (with 1 MHz) |
| M12 플러그의 핀 할당 회로도, 8핀, X자형 코드, 핀 측면도 (도면) |
제품 설명
Network cable, Ethernet CAT6A (10 GBit/s), CC-Link IE CAT6A (10 GBit/s), 8-pole halogen-free, shielded (Advanced Shielding Technology), Straight M12 connector, encoding: X / IP67, a free cable end, ca
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
기술 세부 정보
Dimensional drawingPlug, M12 x 1, straight, shielded
