PC 16 HC/ 2-G-10,16

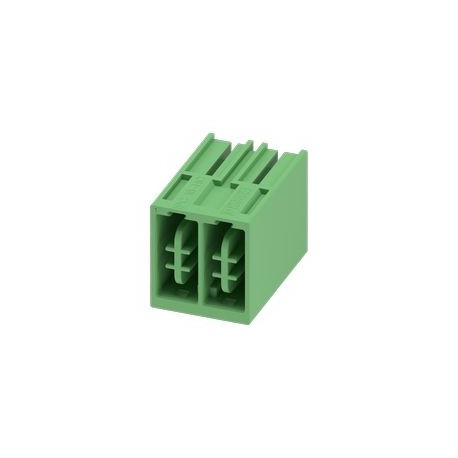

PC 16 HC/ 2-G-10,16 1716846 PHOENIX CONTACT PCB base housing, nominal cross-section: 16 mm², colour: green, ..
$0.00USD
3780개 재고
주요 사양
:1
단계:10.16 mm
결과:Approved Test
진폭:0.15 mm (10 Hz ... 60.1 Hz)
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| 1 | |
| 단계 | 10.16 mm |
| 결과 | Approved Test |
| 진폭 | 0.15 mm (10 Hz ... 60.1 Hz) |
| 너비 [w] | 21.56 mm |
| 빈도 | 10 - 150 - 10 Hz |
| 높이 [h] | 27.6 mm |
| 길이 [l] | 32.9 mm |
| 핀 디자인 | Linear Pin Arrangement |
| 관찰 | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| 플러그 사이클 | 25 |
| 스윕 속도 | 1 octave/min |
| 제품 라인 | COMBICON Connectors XL |
| 제품 유형 | Printed circuit board base housing |
| 구멍 직경 | 2.3 mm |
| 행 수 | 1 |
| 전체 높이 | 23.6 mm |
| 제품군 | 16 pcs HC/.. -G |
| 열응력 | 105 °C/168 h |
| 클램핑 플랜지 | without |
| 색상(하우징) | Green (6021) |
| 전봇대 개수 | 2 |
| 접촉 재료 | Cu Alloy |
| 치수 계획 | |
| 사이클 수 | 25 |
| 장착 방식 | Wave soldering |
| 부식 피로 | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| 포장 유형 | Boxed Packaging |
| 접촉 저항 | 0.235 mΩ |
| 명목 전류 IN | 76 A |
| 공칭 전압 UN | 1000 V |
| 시험 사양 | DIN EN 60512-1-1:2003-01 |
| 허용 가능한 교류 전압 | 4.26 kV |
| 오염 정도 | 3 |
| 절연 재료 | PA |
| 용접핀 길이 [P] | 4 mm |
| 접촉 저항 R1 | 0.235 mΩ |
| 접촉 저항 R2 | 0.212 mΩ |
| 플러그인 힘 (대략) | 8 N |
| 공칭 전압(II/2) | 1000 V |
| 테스트된 막대 수 | 6 |
| 크기 전압(III/3) | 1000 V |
| 축별 테스트 시간 | 2.5 h |
| 표면 특성 | Galvanically tinned |
| 절연 재료 그룹 | I |
| IEC 60112에 따른 CTI | 600 |
| 치수 전압(III/2) | 1000 V |
| 주변 온도(서비스) | -40 °C ... 105 °C (depending on the rating curve) |
| 주변 온도(설치 시) | -5 °C ... 100 °C |
| 공칭 과도 전압(II/2) | 6 kV |
| 절연 전압(II/2) 크기 결정 | 1000 V |
| 공칭 과도 전압(III/2) | 8 kV |
| 공칭 과도 전압(III/3) | 8 kV |
| 절연 전압 크기 결정 (III/2) | 1000 V |
| 절연 전압 크기 결정 (III/3) | 1000 V |
| 최소 연면거리 값(II/2) | 5.5 mm |
| 해수면에서 견딜 수 있는 충격 전압 | 9.8 kV |
| 금속 표면 용접 부위(상단층) | Tin (4 - 8 μm Sn) |
| 최소 연면거리 값(III/2) | 8 mm |
| 최소 연면거리 값(III/3) | 12.5 mm |
| 전위당 솔더 핀 개수 | 4 |
| 운영에 관한 관찰 사항 | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or load. |
| 접점 홀더 사용 요구 사항 >20N | Approved Test |
| 인접 전봇대 간 절연 저항 | > 5 MΩ |
| 과도 전압 측정(II/2) | 6 kV |
| UL 94에 따른 난연성 등급 | V0 |
| 플러그를 뽑을 때의 전력 소모량은 대략 다음과 같습니다. | 6 N |
| 치수 과도 전압(III/2) | 8 kV |
| 과도 전압 측정(III/3) | 8 kV |
| 금속 표면 접촉 영역(상부층) | Tin (4 - 8 μm Sn) |
| 상온 (보관/운송) | -40 °C ... 70 °C |
| 금속 표면 접촉 영역(중간층) | Nickel (1.5 - 4 μm Ni) |
| 금속 표면 용접 영역(중간층) | Nickel (1.5 - 4 μm Ni) |
| 공기의 상대 습도(보관/운송) | 30 % ... 70 % |
| EN 60695-10-2에 따른 볼 경도 시험 온도 | 125 °C |
| 누설 전류 저항 (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| 공기 절연 거리의 최소값 - 비균질장(II/2) | 5.5 mm |
| 공기 절연 거리의 최소값 - 비균질장(III/2) | 8 mm |
| 공기 절연 거리의 최소값 - 비균질장(III/3) | 8 mm |
| EN 60695-2-12에 따른 GWFI 백열 필라멘트의 난연성 지수 | 850 |
| EN 60695-2-13에 따른 백열 필라멘트의 점화 온도(GWIT) | 775 |
