PLC-RSC-24DC/21-21AU/MS

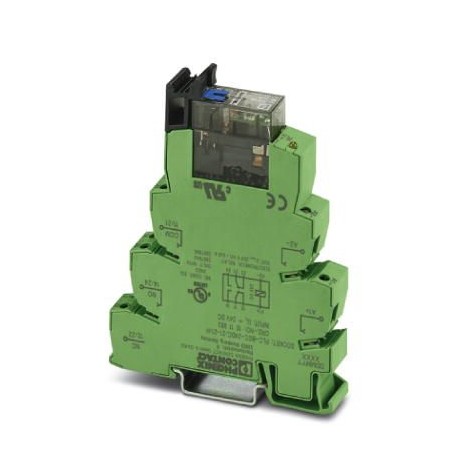

PLC-RSC- 24DC/21-21AU/MS 2910507 PHOENIX CONTACT Relay Module
$0.00USD
3477개 재고
주요 사양
GTIN:4055626486628
메모:Made to Order (non-returnable)
주문키:2910507
(일반적인):cUL 508 Recognized
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4055626486628 |
| 메모 | Made to Order (non-returnable) |
| 주문키 | 2910507 |
| (일반적인) | cUL 508 Recognized |
| (코일 쪽) | 36 V DC |
| 깊이 (참고) | 104 mm |
| 포장 단위 | 10 pc |
| 너비 (참고) | 14 mm |
| 높이 (참고) | 80 mm |
| (접촉면) | 1.5 A (230 V, AC15) |
| 원산지 | DE (Germany) |
| UL, 미국 (일반) | UL 508 |
| 관세 번호 | 85364190 |
| 단열(일반) | Basic insulation |
| 명칭 (일반) | Standards/regulations |
| 접점 유형 (코일 측) | 2 PDT |
| UL, 미국/캐나다 (일반) | cUL 508 |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 접촉 재질 (코일 측) | AgNi + Au |
| (연결 데이터 입력 측) | 2x 0.5 mm² ... 1.5 mm² () |
| 오염도 (일반) | 2 |
| 정격 서지 전압(일반) | 6 kV |
| (연결 데이터 출력 측) | cUL 508 Recognized |
| 과전압 범주(일반) | III |
| 표준/규정 (일반) | EN 50178 |
| 코일 전압(주변 환경 조건) | 24 V DC |
| 스위칭 용량(접촉측) | 1 A (24 V, DC13) |
| 최대 돌입 전류(코일 측) | 50 mA |
| 최소 스위칭 전류(코일 측) | 1 mA (12 V) |
| 정격 절연 전압(일반) | 250 V AC |
| 스위치 접점 유형 (코일 측) | Single contact |
| 개당 중량 (포장 제외) | 67.000 g |
| 최대 돌입 전류(접촉측) | 12 A (20 ms) |
| 최대 스위칭 전압(코일 측) | 30 V AC |
| 최소 스위칭 전류(접점 측) | 10 mA |
| 최소 스위칭 전압(코일 측) | 12 V (1 mA) |
| UL, 미국 (연결 데이터 출력 측) | UL 508 |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| REACh SVHC(표준 및 규정) | Lead 7439-92-1 |
| 연속 전류 제한(코일 측) | 50 mA |
| 보호 회로(주변 환경 조건) | Free-wheeling diode Damping diode |
| 최대 스위칭 전압(접촉측) | 250 V AC/DC |
| 최소 스위칭 전압(접촉측) | 12 V |
| 나사산 (연결 데이터 입력 측) | M3 |
| 일반적인 방출 시간(주변 환경 조건) | 10 ms |
| 연속 전류 제한(접촉측) | 6 A |
| 일반적인 응답 시간(주변 환경 조건 기준) | 10 ms |
| (접촉면 (금 도금층이 손상된 부분)) | 2x 0.5 mm² ... 1.5 mm² () |
| 주변 온도(작동) (치수) | -20 °C ... 60 °C |
| 연결 이름 (연결 데이터 입력 측) | Contact side |
| 작동 모드 (연결 데이터 출력 측) | 100% operating factor |
| UL, 미국/캐나다 (연결 데이터 출력 측) | cUL 508 |
| 정격 입력 전압 UN (주변 환경 조건) | 24 V DC |
| 스트리핑 길이(연결 데이터 입력 측) | 8 mm |
| 이용 제한 (주요 상업 데이터) | EMC: class A product, see manufacturer's declaration in the download area |
| 연결 방식 (연결 데이터 입력 측) | Screw connection |
| 작동 전압 표시(주변 환경 조건) | Yellow LED |
| 장착 위치 (연결 데이터 출력 측) | any |
| UL 94(일반)에 따른 난연성 등급 | V0 |
| UN에서의 일반적인 입력 전류 (주변 환경 조건) | 18 mA |
| 보호 수준 (연결 데이터 출력 측) | RT II (Relay) |
| 테스트 전압 PDT/PDT (연결 데이터 출력 측) | 2.5 kV AC (50 Hz, 1 min.) |
| 조립 설명서 (연결 데이터 출력 측) | In rows with zero spacing |
| 주변 온도(보관/운송) (치수) | -20 °C ... 85 °C |
| 최대 차단 정격(저항 부하)(접촉측) | 192 W (24 V DC) |
| 기계적 수명(연결 데이터 출력 측) | 5x 106cycles |
| 나사산 (접촉면 (금 도금층이 손상된 부분)) | M3 |
| 도체 단면적 AWG (연결 데이터 입력 측) | 26 ... 14 |
| 도체 단면적 솔리드(연결 데이터 입력 측) | 0.14 mm² ... 2.5 mm² |
| 연결 이름 (접촉면 (금박이 벗겨진 쪽)) | Coil side |
| 박리 길이 (접촉면(금층이 파괴된 쪽)) | 8 mm |
| 연결 방식 (접촉면(금층이 파괴된 쪽)) | Screw connection |
| 도체 단면적이 유연함 (연결 데이터 입력 측) | 0.14 mm² ... 2.5 mm² |
| 도체 단면적 AWG (접촉면(금 도금층이 손상된 경우)) | 26 ... 14 |
| 테스트 전압 릴레이 권선/릴레이 접점(연결 데이터 출력 측) | 4 kV AC (50 Hz, 1 min.) |
| 도체 단면 (접촉면 (금층이 파괴된 상태)) | 0.14 mm² ... 2.5 mm² |
| 도체 단면이 유연함 (접촉면(금층이 손상된 부분)) | 0.14 mm² ... 2.5 mm² |
제품 설명
PLC-INTERFACE, consisting of socket relay and plug-in multi-layer gold contact relay with manual operation, integrated status LED and free circulation diode, Screw connection, 2 switched contacts, Fre
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
기술 세부 정보
14 mm PLC basic terminal block without relay, for mounting on DIN rail NS 35/7,5, Screw connection, 2 PDT, Input voltage 24 V DC
