PSR-MS25-1NO-1DO-24DC-SC

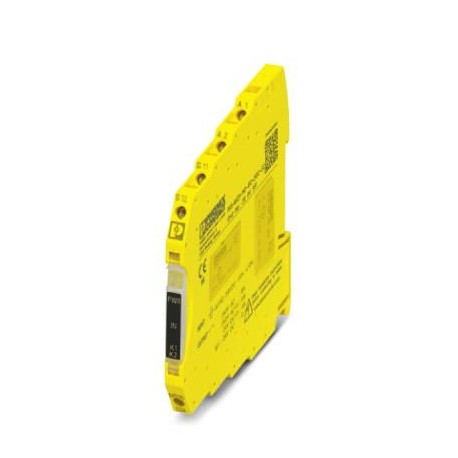

PSR-MS25-1NO-1DO-24DC-SC 2904951 PHOENIX CONTACT Safety relays
$0.00USD
3278개 재고
주요 사양
GTIN:4046356904995
주문키:2904951
카탈로그 페이지:Page 247 (C-6-2017)
깊이 (참고):102.5 mm
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4046356904995 |
| 주문키 | 2904951 |
| 카탈로그 페이지 | Page 247 (C-6-2017) |
| 깊이 (참고) | 102.5 mm |
| 포장 단위 | 1 pc |
| 너비 (참고) | 6.8 mm |
| 높이 (참고) | 93.1 mm |
| (전원 공급) | Test pulse rate = 5 x Test pulse width |
| (디지털 입력) | 4 A gL/gG (for low-demand applications) |
| 원산지 | DE (Germany) |
| 순중량(배수) | 69 g |
| 릴레이 유형(횟수) | Electromechanical relay with forcibly guided contacts in accordance with IEC/EN 61810-3 (EN 50205) |
| 플러그형 (일반) | no |
| 관세 번호 | 85371098 |
| (주변 환경 조건) | Protection against polarity reversal for rated control circuit supply voltage |
| 주택 색상(타임즈) | yellow |
| 장착 유형(횟수) | DIN rail mounting |
| 나사산 (일반) | M3 |
| 상태 표시(횟수) | 2 x green LEDs |
| 주택 자재 (타임즈) | PBT |
| 장착 위치(회) | vertical or horizontal |
| 카테고리(연결 데이터) | 1 (up to Cat. 4 depending on the application) |
| 필터 시간(전원 공급) | max. 1.5 ms (at S12; test pulse width) |
| 탈피 길이 (일반) | 12 mm |
| 연결 방식 (일반) | Screw connection |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 보호 정도(배율) | IP20 |
| 출력 퓨즈(디지털 입력) | 6 A gL/gG (N/O contact) |
| 출력 이름 (디지털 입력) | Enabling current path |
| 조립 설명서 (시간) | See derating curve |
| 접점 유형(디지털 입력) | 1 enabling current path |
| 지정(연결 데이터) | EN 62061 |
| 돌입 전류(전원 공급 장치) | < 20 mA (with Us/Ixto S12) |
| 최대 고도 (크기) | ≤ 2000 m (Above sea level) |
| 복구 시간(알람 출력) | < 500 ms |
| 정상 작동 모드(회) | 100% operating factor |
| 돌입 전류(디지털 입력) | min. 3 mA |
| 정지 카테고리(연결 데이터) | 0 |
| 필터 시간(주변 환경 조건) | 1 ms (at A1 in the event of voltage dips at Us) |
| 접촉 재료(디지털 입력) | AgSnO2 |
| 작동 전압 표시(회) | 1 x green LED |
| 전류 소모량 (전원 공급) | < 5 mA (with Us/Ixto S12) |
| 출력 개수 (디지털 입력 개수) | 1 (undelayed) |
| 제곱 총 전류(디지털 입력) | 36 A2(observe derating) |
| 스위칭 전압(디지털 입력) | min. 12 V AC/DC |
| 돌입 전류(주변 환경 조건) | 4.5 A (Δt s) |
| 출력 설명 (디지털 입력) | safety-related N/O contacts |
| 스위칭 용량(디지털 입력) | min. 60 mW |
| 스위칭 주파수(디지털 입력) | max. 0.5 Hz |
| 개당 중량 (포장 제외) | 69.000 g |
| (안전 관련 특성 데이터) | 250 V AC |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| REACh SVHC(표준 및 규정) | Lead 7439-92-1 |
| 보호 회로(주변 환경 조건) | Surge protection Suppressor diode |
| 기계적 수명(디지털 입력) | 10x 106cycles |
| 성능 수준(PL)(연결 데이터) | c (up to PL e depending on the application) |
| 도체 단면적 AWG 최대 (일반) | 12 |
| 도체 단면적 AWG 최소값 (일반) | 26 |
| 충격(안전 관련 특성 데이터) | 15g |
| 미국에서의 일반적인 경보 발령 시간 | < 20 ms (when controlled via A1 or S12) |
| 미국 내 일반적인 응답 시간(경보 출력) | < 175 ms |
| 주변 온도(작동) (치수) | -40 °C ... 60 °C (observe derating) |
| 도체 단면적 최대값 (일반) | 2.5 mm² |
| 도체 단면적 최소값 (일반) | 0.2 mm² |
| 연속 전류 제한(디지털 입력) | 6 A (observe derating) |
| 미국 기준 전력 소비량 (주변 환경 조건) | typ. 1 W |
| 입력 전류 범위 "0" 신호(전원 공급) | 0 mA ... 2 mA (for safe Off; at S12) |
| 입력 전압 범위 "0" 신호(전원 공급) | 0 V DC ... 5 V DC (for safe Off; at S12) |
| 이용 제한 (주요 상업 데이터) | EMC: class A product, see manufacturer's declaration in the download area |
| 전류 (릴레이 출력: 전류 경로 활성화) | max. 100 mA |
| 안전 무결성 수준(SIL)(연결 데이터) | 1 (up to SIL 3 depending on the application) |
| 전압(릴레이 출력: 전류 경로 활성화) | 22 V DC (Us- 2 V) |
| 도체 단면적 유연 최대값 (일반) | 2.5 mm² |
| 적합성 (안전 관련 특성 데이터) | CE-compliant |
| 지정 (안전 관련 특성 데이터) | Air clearances and creepage distances between the power circuits |
| 기관 위치의 최소 보호 등급(배수) | IP54 |
| 주변 온도(보관/운송) (치수) | -40 °C ... 85 °C |
| 정격 제어 공급 전류 IS (주변 환경 조건) | typ. 42 mA |
| 오염도 (안전 관련 특성 데이터) | 2 |
| 출력 개수 (릴레이 출력: 현재 경로 활성화) | 1 (digital, PNP) |
| 출력 설명 (릴레이 출력: 현재 경로 활성화) | non-safety-related |
| 과전압 범주 (안전 관련 특성 데이터) | III |
| 최대 허용 습도(보관/운송) (치수) | 75 % (on average, 85% infrequently, non-condensing) |
| 표준/규정 (안전 관련 특성 데이터) | DIN EN 50178 |
| 진동(작동)(안전 관련 특성 데이터) | 10 Hz ... 150 Hz, 2g |
| 입력/시작 및 피드백 회로의 전압(전원 공급 장치) | 24 V DC -15 % / +10 % |
| 최대 허용 상대 습도(작동 시) (치수) | 75 % (on average, 85% infrequently, non-condensing) |
| 최대 허용 전체 도체 저항(전원 공급 장치 기준) | 150 Ω |
| 정격 제어 회로 공급 전압(미국, 주변 환경 조건 기준) | 24 V DC -15 % / +10 % |
| 최대 돌입 전류(릴레이 출력: 활성화 전류 경로) | 500 mA (Δt = 1 ms at Us) |
| 정격 절연 전압(안전 관련 특성 데이터) | 250 V AC |
| 안전 무결성 수준 요구 한계(SIL CL)(연결 데이터) | 1 (up to SILCL 3 depending on the application) |
| 단락 보호 (릴레이 출력: 전류 경로 활성화) | no |
| 정격 서지 전압/절연(안전 관련 특성 데이터) | Safe isolation, reinforced insulation 6 kV between input circuit and enabling current pathBasic insulation 4 kV between all current paths and housing |
제품 설명
Safety relay for emergency stop and protective doors up to SIL1, cat.1, PLc, depending on the application up to SIL 3, cat.4, PLe, 1-channel service, monitored start, manual, 1 activation electrical c
