| 매개변수 | 가치 |
|---|---|
| For power distribution applications, IEC 60364-4-43:2008, as amended + Corrigendum Ott. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff! | |
| 메모 | The maximum load current of the individual connection points must not be exceeded. |
| 색상 | multicoloured |
| 깊이 | 21.7 mm |
| 너비 | 56.5 mm |
| 결과 | Test passed |
| 키 | 28.6 mm |
| 급송 | Yes |
| 스펙트럼 | Category 2 Electrical Life Check, Trolley Mounted |
| ASD 수준 | 6.12 (m/s²)²/Hz |
| 빈도 | f1= 5 Hz up to f2= 250 Hz |
| 게이지 패드 | A3 |
| 잠재적인 | 1 |
| 충격 형태 | Semi-sinusoidal |
| 가속 | 3.12g |

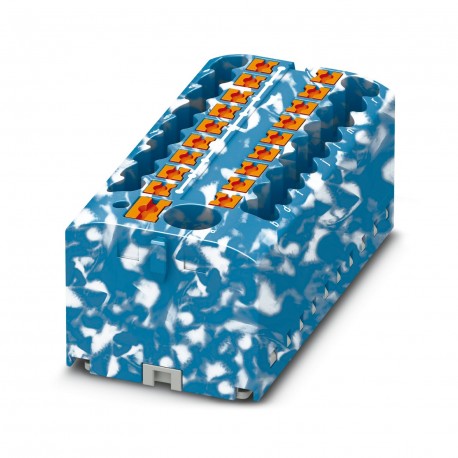

| 제품 유형 | Distribution terminal |
| 장착 유형 | Mounting on adapters for mounting on a support rail |
| 정격 전류 | 24 A |
| 논문 리뷰 | 01 |
| 행 수 | 1 |
| 개방형 측면 벽 | no |
| 충격 지속 시간 | 18 ms |
| 공칭 전압 | 450 V |
| 테스트 지침 | X, Y, and Z axis |
| AWG 규격 섹션 | 14 |
| 작동 시 주의 사항 | The blocks can be bridged together over the conductor compartment, for suitable plug-in jumpers, see accessories |
| 시험 사양 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 오염 정도 | 3 |
| 절연 재료 | PA |
| 최대 부하 전류 | 32 A (with a conductor cross-section of 4 mm²) |
| 과전압 범주 | Iii |
| 명목 단면적 | 2.5 mm² |
| 연결 수 | 19 |
| 임펄스 전압 크기 조정 | 6 kV |
| 차축별 테스트 시간 | 5 h |
| 신청 기간 | 30 s |
| 절연재 그룹 | The |
| 최대 누적 전류 | 57 A (with a conductor cross-section of 10 mm²) |
| 도체 단면적 AWG | 26 ... 12 (converted according to IEC) |
| 지지 레일/고정 지지대 | NS 35/NS 15 |
| 강성 도체 단면적 | 0.14 mm² ... 4 mm² |
| 표준을 준수하는 연결 | IEC 60998-2-2 |
| 주변 온도(설치) | -5 °C ... 70 °C |
| 요금제별 연결 수 | 19 |
| 방향별 충격 횟수 | 3 |
| 주변 온도(작동) | -60 °C ... 110 °C (Operating temperature range including self-heating, short-term maximum operating temperature cf. RTI Elec.) |
| 주변 온도(활성화) | -5 °C ... 70 °C |
| 유연 도체 단면적 | 0.14 mm² ... 2.5 mm² |
| 허용 습도(작동 조건) | 20 % ... 90 % |
| NFPA 130 연기 독성 (SMP 800C) | Exceeded |
| 단선 도체 단면적 [AWG] | 24 ... 12 (converted according to IEC) |
| 벗겨낼 부분의 길이 | 8 mm ... 10 mm |
| 냉정압 절연재 삽입 | -60 °C |
| 연성 도체 단면적 [AWG] | 26 ... 14 (converted according to IEC) |
| 주변 온도(보관/운송) | -25 °C ... 60 °C (for short duration, no longer than 24 h, -60 °C to +70 °C) |
| UL 94에 따른 가연성 등급 | V0 |
| 허용 습도 (보관/운송) | 30 % ... 70 % |
| 표면 가연성 NFPA 130 (ASTM E 162) | Exceeded |
| 정상 작동 조건에서의 최대 전력 소모 | 0.77 W |
| 철도 차량 화재 방지(DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 철도 차량 화재 방지(DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 철도 차량 화재 방지(DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 철도 차량 화재 방지(DIN EN 45545-2) R26 | HL 1 - HL 3 |
| NFPA 130(ASTM E 662) 연기의 비광학밀도 | Exceeded |
| 유연한 도체 단면(플라스틱 러그 및 칼라) | 0.14 mm² ... 2.5 mm² |
| 열 발생 열량계 콘 NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 절연 재료 상대 온도 지수(전기, UL 746 B) | 130 °C |
| 유연 도체 단면적 (절연 칼라가 없는 케이블 러그) | 0.14 mm² ... 2.5 mm² |
| 단열재의 온도지수(DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| 동일한 단면적을 가진 2개의 유연한 도체로, 플라스틱 칼라가 있는 트윈 페룰이 장착되어 있습니다. | 0.5 mm² ... 1.5 mm² |
| 유연한 도체 단면 (플라스틱 칼라가 있는 트윈 페룰을 사용하는 동일한 단면적의 도체 2개) | 0.5 mm² ... 1.5 mm² |
