재고 있음 인기 제품

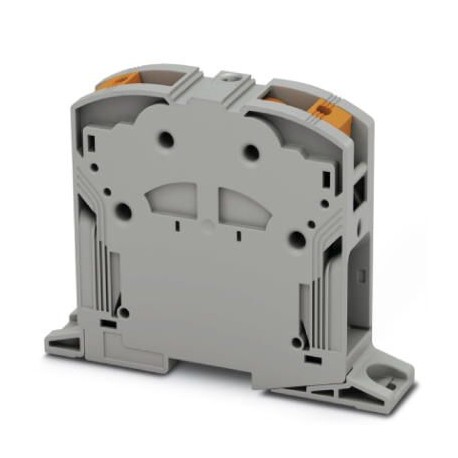

PTPOWER 185 P-F
PTPOWER 185 P-F 1054739 PHOENIX CONTACT High-current terminal block, with test socket, nom. voltage: 1500 V ..
$0.00USD
4490개 재고
주요 사양
GTIN:4055626690889
주문키:1054739
(도면):1000 V AC
카탈로그 페이지:Page 141 (C-1-2019)
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4055626690889 |
| 주문키 | 1054739 |
| (도면) | 1000 V AC |
| 카탈로그 페이지 | Page 141 (C-1-2019) |
| 포장 단위 | 1 pc |
| 피치(일반) | 31 mm |
| 너비(일반) | 31 mm |
| 컬러 (그림) | gray |
| 키 (일반) | 108.3 mm |
| 길이 (일반) | 150 mm |
| UNSPSC 11 (ETIM) | 39121410 |
| 원산지 | PL (Poland) |
| ETIM 4.0 (eCl@ss) | EC000897 |
| ETIM 5.0 (eCl@ss) | EC000897 |
| ETIM 6.0 (eCl@ss) | EC000897 |
| ETIM 7.0 (eCl@ss) | EC000897 |
| UNSPSC 13.2 (ETIM) | 39121410 |
| UNSPSC 18.0 (ETIM) | 39121410 |
| UNSPSC 19.0 (ETIM) | 39121410 |
| UNSPSC 20.0 (ETIM) | 39121410 |
| UNSPSC 21.0 (ETIM) | 39121410 |
| UNSPSC 6.01 (ETIM) | 30211811 |
| UNSPSC 12.01 (ETIM) | 39121410 |
| 관세 번호 | 85369010 |
| UNSPSC 7.0901 (ETIM) | 39121410 |
| 잠재력 (도면) | 1 |
| 최소 주문 수량 | 3 pc |
| 연결 (치수) | 1 level |
| 구멍 직경 (일반) | 6.5 mm |
| 측면 패널 개방 (도면) | No |
| 레벨 수 (도면) | 1 |
| (표준 및 규정) | No hazardous substances above threshold values |
| 드릴 구멍 간격 (일반) | 137.2 mm |
| eClass 5.1 (분류) | 27141120 |
| eClass 6.0 (분류) | 27141100 |
| eClass 7.0 (분류) | 27141120 |
| eClass 8.0 (분류) | 27141120 |
| eClass 9.0 (분류) | 27141120 |
| 명목 전류 입력(도면) | 309 A |
| 공칭 전압 UN (도면) | 1500 V DC |
| 탈피 길이(치수) | 40 mm |
| 연결 방식(치수) | Power-Turn connection |
| 오염 정도 (도면) | 3 |
| 치수 도면 (도면) | |
| 절연 재료 (도면) | PA |
| 위치 수 (도면) | 1 |
| 정격 서지 전압(도면) | 8 kV |
| 최대 부하 전류 (도면) | 309 A (with 150 mm² conductor cross section) |
| 과전압 범주 (도면) | III |
| 명목 단면적 (도면) | 150 mm² |
| 연결 개수 (도면) | 2 |
| 절연 재료 그룹 (도면) | I |
| 개당 중량 (포장 제외) | 0.000 g |
| 중국 RoHS(표준 및 규정) | Environmentally friendly use period: unlimited = EFUP-e |
| 내부 원통형 게이지(치수) | B14 |
| 도체 단면적 AWG 최대 (치수) | 350 kcmil |
| 도체 단면적 AWG 최소 규격 (치수) | 3/0 |
| 표준 규격에 따른 연결 (치수) | IEC 60947-7-1 |
| 도체 단면적(고체) 최대값 (치수) | 185 mm² |
| 도체 단면적 최소값 (치수) | 95 mm² |
| UL 94에 따른 난연성 등급(도면) | V0 |
| 도체 단면적(유연성) 최대값 (치수) | 185 mm² |
| 표준에 따른 연결 (연결 데이터) | IEC 60947-7-1 |
| 최대 AWG 도체 단면적, 연선 (치수) | 350 kcmil |
| 최소 AWG 도체 단면적, 연선 (치수) | 3/0 |
| UL 94에 따른 난연성 등급(연결 데이터) | V0 |
| 정상 작동 조건에서의 최대 전력 소모량 (도면) | 11.21 W |
| 삽입 브리지 솔리드 최소 단면 (치수) | 95 mm² |
| 삽입 브리지가 있는 단면, 최대 솔리드 (치수) | 150 mm² |
| 삽입 브리지가 있는 단면적 (최소 치수) | 95 mm² |
| 삽입 브리지가 있는 단면, 최대 연선 수 (치수) | 150 mm² |
| 도체 단면은 유연하며, 플라스틱 슬리브가 있는 페룰이 포함되어 있습니다. (치수) | 150 mm² |
| 도체 단면은 유연하며, 플라스틱 슬리브가 있는 페룰이 포함되어야 합니다. (치수) | 95 mm² |
| 도체 단면적은 유연하며, 플라스틱 슬리브가 없는 페룰이 포함되어 있습니다. (치수) | 150 mm² |
| 도체 단면적이 유연하고, 플라스틱 슬리브가 없는 페룰이 포함되어야 합니다. (치수) | 95 mm² |
| 삽입 브리지가 있는 단면, 플라스틱 슬리브가 있는 페룰 포함 (치수) | 120 mm² |
| 삽입 브리지가 있는 단면, 플라스틱 슬리브가 없는 페룰 포함 (최대 치수) | 120 mm² |
| 삽입 브리지가 있는 단면, 플라스틱 슬리브가 없는 페룰 포함 (치수) | 95 mm² |
제품 설명
Power terminal block, with test socket, nominal voltage: 1000 V, nominal current: 309 A, number of connections: 2, number of poles: 1, connection type: PowerTurn connection, 1st floor, cross-section:
주요 기능
- 산업 등급 품질
- RoHS 준수
- CE 인증
- 1년 보증
기술 세부 정보
Dimensional drawing
