SAMPLE FP 1,27/68-FWL-11/P/0,1

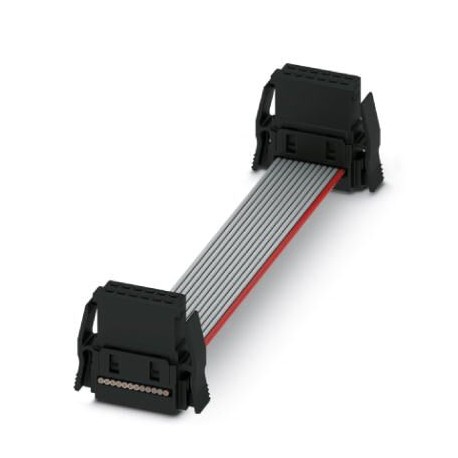

SAMPLE FP 1,27/68-FWL-11/P/0,1 1026944 PHOENIX CONTACT Assembled IDC female connector, rated current: 1.2 A,..
$0.00USD
4038개 재고
주요 사양
GTIN:4055626520063
주문키:1026944
포장 단위:1 pc
원산지:CZ (Czech Republic)
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4055626520063 |
| 주문키 | 1026944 |
| 포장 단위 | 1 pc |
| 원산지 | CZ (Czech Republic) |
| 참고 (사용 수명) | Coded wire: red |
| 관세 번호 | 85444290 |
| 피치(서비스 수명) | 0.635 mm |
| (포장 정보) | Current documents such as 3D models, products family drawings, data sheets or packaging drawings are available in the Download Center. |
| 케이블 종류 (수명) | Flat-ribbon conductor PVC |
| 참고 (연결 용량) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| 제안서 (주요 상업 데이터) | 1.27 mm |
| UL AWM 스타일(서비스 수명) | 2678 |
| 참고 (포장 정보) | Please observe the application note on self-assembly in the download area. |
| (제품 크기) | ± 2 ° in transverse direction |
| AWG 신호선(수명) | 30 |
| 케이블 구조(수명) | 68 x 7 x 0.102 mm |
| 케이블 길이 (수명) | 0.1 m |
| 테스트 전압(항목 속성) | 500 V AC |
| 내화성 (수명) | UL VW-1 |
| 피치(재질 데이터 - 하우징) | 1.27 mm |
| 사용 수명(기계적 시험) | 500 Insertion/withdrawal cycles, Performance level 1 |
| 도체 재질 (수명) | Tin-plated Cu litz wires |
| 연결 방식 (전기 데이터) | Displacement connection |
| 접촉 저항(제품 속성) | ≤10 mΩ, (IEC 60512-2-1:2002-02) |
| 플러그인 시스템 (주요 상업 데이터) | FINEPITCH 1,27 mm |
| 메모 종류 (포장 정보) | Note on application |
| 개당 중량 (포장 제외) | 0.000 g |
| 외부 덮개, 색상 (사용 수명) | gray |
| 연락 유형 (주요 상업 정보) | Female connector |
| 도체 단면적(수명) | 0.06 mm² |
| 접점 재료(연결 용량) | Cu alloy |
| 레벨 수 (주요 상업 데이터) | 2 |
| 연결 방식 (주요 상업 데이터) | Displacement connection |
| 절연 저항 (제품 속성) | ≥ 10 GΩ, (IEC 60512-3-1:2002-02) |
| 품목 범위 (주요 상업 데이터) | FP 1,27/...-FWL |
| 채용 포지션 수 (주요 상업 데이터) | 68 |
| 중간 오프셋(제품 치수) | ± 0.7 mm in longitudinal and transverse direction |
| 잠재 고객 수 (주요 상업 데이터) | 68 |
| 연결 수 (주요 상업 데이터) | 68 |
| 20°C에서의 정격 전류 (제품 속성) | 1.2 A (50-pos.) |
| 절연 재료 (재료 정보 - 문의) | LCP |
| 표면 특성(연결 용량) | Selective coating |
| 각도 공차 (제품 치수) | ± 4 ° in longitudinal direction |
| 도체 구조 신호선(수명) | 7x 0.10 mm |
| 간략한 제품 설명 (주요 상업 데이터) | IDC female connectors |
| 절연 재료 그룹 (재료 데이터 - 문의) | IIIa |
| 패키지당 개수 (용도에 따른 치수) | 10 |
| IEC 60112에 따른 CTI (재료 데이터 - 연락처) | 175 |
| 도체 단면적 AWG / kcmil (전기 데이터) | 30 |
| 주변 온도(이동식 설치)(수명) | -10 °C 105 °C |
| 규격별 포장 단위 (적용을 위한 치수) | Pcs. |
| 주변 온도(조립 시)(일반 제품 정보) | -5 °C ... 100 °C |
| 금속 표면 접촉 면적(상부층)(연결 용량) | Gold (Au) |
| 주변 온도(작동) (일반 제품 정보) | -55 °C ... 125 °C |
| 접점당 삽입 및 인출력(주변 환경 조건) | approx. 0.5 N |
| 금속 표면 접촉 면적(중간층)(연결 용량) | Nickel (Ni), Palladium nickel (PdNi) |
| UL 94에 따른 난연성 등급 (재료 데이터 - 문의) | V0 |
| 상온(보관/운송) (일반 제품 정보) | -40 °C ... 70 °C |
제품 설명
Ready-made IDC plug pin, rated current: 1.2 A, Line 1: cable length: 0.1 m, Cable type:Flat cable, Flat cable
