SUBCON-PLUS F1

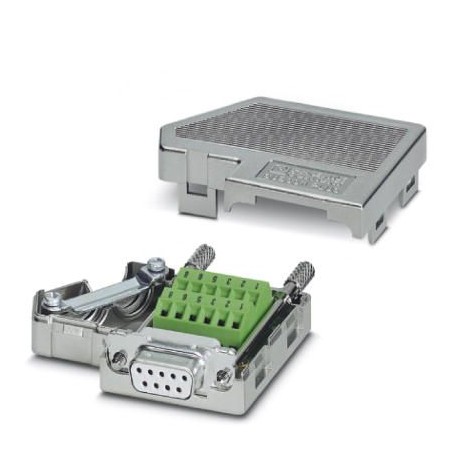

SUBCON-PLUS F1 2744267 PHOENIX CONTACT D-SUB bus connector
$0.00USD
3820개 재고
주요 사양
GTIN:4017918170783
주문키:2744267
카탈로그 페이지:Page 378 (C-6-2017)
포장 단위:1 pc
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4017918170783 |
| 주문키 | 2744267 |
| 카탈로그 페이지 | Page 378 (C-6-2017) |
| 포장 단위 | 1 pc |
| 원산지 | DE (Germany) |
| 연결(일반) | PCB connection |
| 관세 번호 | 85366990 |
| (주변 환경 조건) | 155 Years (SN 29500 standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| 고도(치수) | 5000 m (For restrictions see manufacturer's declaration) |
| ATEX(연결 데이터) | II 3 G Ex nA IIC T4 Gc X |
| MTTF(주변 환경 조건) | 6706 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| 탈피 길이 (일반) | 5 mm |
| 연결 방식 (일반) | Screw connection |
| 신호(주변 환경 조건) | RS-485 |
| 조임 토크(일반) | 0.4 Nm |
| 너비 (주요 상업 데이터) | 16 mm |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| 높이 (주요 상업 데이터) | 44 mm |
| 길이 (주요 상업 데이터) | 60 mm |
| (일반) 채용 인원 | 9 |
| 버스 시스템 (주변 환경 조건) | Modbus, BODBUS-PLUS, BITBUS, ARCNET, MULT/MININET(B&R), SYSTEM 2003(B&R), P-NET |
| 보호 등급 (크기) | IP20 |
| 유해 가스 테스트(연결 데이터) | ISA-S71.04-1985 G3 Harsh Group A |
| 핀 할당(주변 환경 조건) | 1,2,3,5,6,8 on two terminal blocks |
| 개당 중량 (포장 제외) | 62.600 g |
| 주택 자재(주변 환경 조건) | ABS, metal-plated |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| 조임 토크(주변 환경 조건) | 0.4 Nm |
| 정격 전류 IN (주변 환경 조건) | 100 mA |
| 공칭 전압 UN(주변 조건) | 50 V |
| 최대 케이블 직경 (주요 상업 데이터) | 10 mm |
| 최소 케이블 직경 (주요 상업 데이터) | 6 mm |
| SUBCON 고정 나사(주변 환경 조건) | 4-40 UNC |
| 도체 단면적 AWG 최대 (일반) | 16 |
| 도체 단면적 AWG 최소값 (일반) | 26 |
| 주변 온도(작동) (치수) | -20 °C ... 75 °C |
| 도체 단면적 최대값 (일반) | 1.5 mm² |
| 도체 단면적 최소값 (일반) | 0.14 mm² |
| 도체 단면적 유연 최대값 (일반) | 1 mm² |
| 삽입/제거 주기(주변 환경 조건) | > 200 |
| 표준에 따른 연결 (연결 데이터) | CUL |
| 주변 온도(보관/운송) (치수) | -25 °C ... 80 °C |
| 최대 AWG 도체 단면적, 연선형(일반) | 18 |
| 최소 AWG 도체 단면적, 연선형(일반) | 26 |
| 코팅 도포를 저해할 수 있는 물질이 함유되어 있지 않음 (연결 데이터) | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
제품 설명
D-SUB connector, 9-pin female connector, two cable entries under 35°, bus system: MODBUS, MODBUS-PLUS, BITBUS, ARCNET, MULT/MININET (B&R), SYSTEM 2003 (B&R), P-NET, pin occupancy: 1, 2, 3, 5, 6, 8; sc
