VAL-MS 750/30-UD-ST

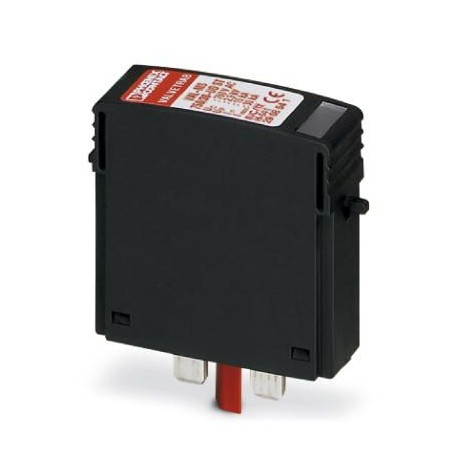

VAL-MS 750/30-UD-ST 2908541 PHOENIX CONTACT Type 2 surge protection plug
$0.00USD
3454개 재고
주요 사양
GTIN:4055626307107
주문키:2908541
포장 단위:1 pc
참고 (일반):For use in all low-voltage systems between L-PEN.Only for use in IT systems between L-PE if the bodies of the equipment in the low-voltage system are connected to the grounding system of the transformer station. (common grounding of the HV transformer station and the bodies of the LV consumer's installation. RE= RAaccording to IEC 60364-4-442/VDE 0100-442 Figure 44D/example a)
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4055626307107 |
| 주문키 | 2908541 |
| 포장 단위 | 1 pc |
| 참고 (일반) | For use in all low-voltage systems between L-PEN.Only for use in IT systems between L-PE if the bodies of the equipment in the low-voltage system are connected to the grounding system of the transformer station. (common grounding of the HV transformer station and the bodies of the LV consumer's installation. RE= RAaccording to IEC 60364-4-442/VDE 0100-442 Figure 44D/example a) |
| 원산지 | DE (Germany) |
| (UL 규격) | EN 61643-11 2012 |
| 관세 번호 | 85363010 |
| (주변 환경 조건) | L-PE |
| 고도(치수) | ≤ 2000 m (amsl (above mean sea level)) |
| 유형 (주변 환경 조건) | Male |
| (추가 설명) | 1056 V AC (120 min / safe failure mode) |
| 색상 (주변 환경 조건) | jet black RAL 9005 |
| SPD 유형(연결 데이터) | 4CA |
| 상세 정보 (주요 상업 데이터) | 55.3 mm |
| 너비 (주요 상업 데이터) | 17.5 mm |
| EN 타입 (주변 환경 조건) | T2 |
| 높이 (주요 상업 데이터) | 52.4 mm |
| 정격 전압 (연결 데이터) | 690 V AC |
| 충격(작동)(치수) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 보호 등급 (크기) | IP20 |
| 설치 유형(주변 환경 조건) | on base element |
| 진동(작동)(치수) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 명목 주파수(연결 데이터) | 50/60 Hz |
| 보호 모드(연결 데이터) | L-N |
| 개당 중량 (포장 제외) | 62.000 g |
| 주택 자재(주변 환경 조건) | PA 6.6 |
| 연결 방식 (보호 회로) | VALVETRAB plug-in system |
| 수평 피치(주요 상업 데이터) | 1 Div. |
| 보호 방식(주변 환경 조건) | L-PEN |
| 오염 정도 (주변 환경) | 2 |
| 위치 수 (주변 환경 조건) | 1 |
| 표준/규정(UL 규격) | IEC 61643-11 2011 |
| 응답 시간 tA (추가 설명) | ≤ 25 ns |
| 전력 분배 시스템(연결 데이터) | Single phase |
| 주변 온도(작동) (치수) | -40 °C ... 80 °C |
| IEC 시험 분류 (주변 환경 조건) | II |
| 공칭 전압 UN (추가 설명) | 554/960 V AC (TN) |
| UT에서의 TOV 행동 (추가 설명) | 1000 V AC (5 s / withstand mode) |
| 허용 습도(작동 시)(치수) | 5 % ... 95 % |
| 명목 주파수 fN (추가 설명) | 50 Hz (60 Hz) |
| 잔류 전류 IPE (추가 설명) | ≤ 0.5 mA |
| 잔류 전압 우레스(추가 설명) | ≤ 2.9 kV (at In) |
| 공칭 방전 전류 In(LN) (연결 데이터) | 10 kA |
| 서지 보호 오류 메시지(주변 환경 조건) | optical |
| 주변 온도(보관/운송) (치수) | -40 °C ... 80 °C |
| 측정된 제한 전압 MLV(LN)(연결 데이터) | 2700 V |
| 전압 보호 레벨 상향 (추가 설명) | ≤ 2.9 kV |
| PC 대기 전력 소비량 (추가 설명) | ≤ 400 mVA |
| 최대 연속 전압 UC (추가 설명) | 760 V AC |
| UL 94에 따른 난연성 등급(주변 환경 조건) | V-0 |
| 단락 전류 정격 ISCCR (추가 설명) | 25 kA |
| 활선부와 접지부 사이의 거리(주변 환경 조건) | 8 mm |
| 분기 배선이 포함된 최대 백업 퓨즈 (추가 설명) | 100 A (gG) |
| 공칭 방전 전류 In(8/20) µs (추가 설명) | 15 kA |
| 최대 연속 작동 전압 MCOV(LN)(연결 데이터) | 750 V AC |
| 최대 방전 전류 Imax(8/20) µs (추가 설명) | 30 kA |
제품 설명
Plug-in surge protection type 2 with varistor for VAL-MS base element, with thermal control, optical fault indication. Execution: 750 V AC
