VAL-SEC-T2-3C-350-FM

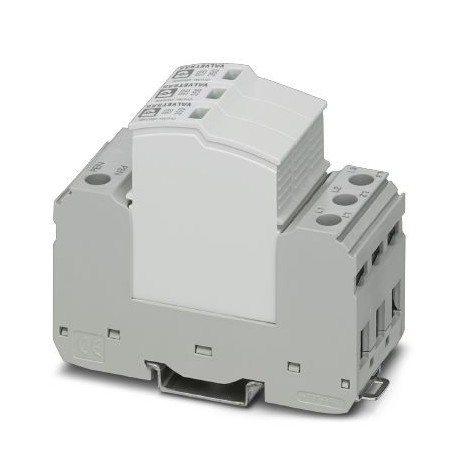

VAL-SEC-T2-3C-350-FM 2905339 VAL‐CP‐3C‐350 2859547 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4579개 재고
주요 사양
GTIN:4046356948050
주문키:2905339
(일반적인):63 A (gG / TWIN ferrule 2x 10mm²)
카탈로그 페이지:Page 46 (C-4-2017)
공급업체 정보
제품: 0
보통 2-3 영업일 내에 발송됩니다
품질 보장
빠른 배송
기술 지원
기술 사양
| 매개변수 | 가치 |
|---|---|
| GTIN | 4046356948050 |
| 주문키 | 2905339 |
| (일반적인) | 63 A (gG / TWIN ferrule 2x 10mm²) |
| 카탈로그 페이지 | Page 46 (C-4-2017) |
| 포장 단위 | 1 pc |
| 원산지 | DE (Germany) |
| (연결 데이터) | L-N |
| 관세 번호 | 85363030 |
| (주변 환경 조건) | PBT-FR |
| (보호 회로) | 1 A DC (30 V DC) |
| (UL 연결 데이터) | EN 61643-11 2012 |
| 고도(치수) | ≤ 2000 m (amsl (above mean sea level)) |
| 유형 (주변 환경 조건) | DIN rail module, two-section, divisible |
| 색상 (주변 환경 조건) | light grey RAL 7035 |
| 응답 시간 tA (일반) | ≤ 25 ns |
| SPD 유형(연결 데이터) | 4CA |
| 상세 정보 (주요 상업 데이터) | 74.5 mm (incl. DIN rail 7.5 mm) |
| 너비 (주요 상업 데이터) | 37.3 mm |
| (표준 및 규정) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| EN 타입 (주변 환경 조건) | T2 |
| 높이 (주요 상업 데이터) | 97.9 mm |
| 공칭 전압 UN(일반) | 240/415 V AC (TN-C) |
| UT에서의 TOV 행동 (일반) | 415 V AC (5 s / withstand mode) |
| 정격 전압 (연결 데이터) | 277/480 V AC |
| 명목 주파수 fN (일반) | 50 Hz (60 Hz) |
| 충격(작동)(치수) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| 정격 부하 전류 IL(일반) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| 잔류 전압 우레스(일반) | ≤ 1.5 kV (at In) |
| (UL 표시기/원격 신호) | 14 ... 4 (flexible) |
| 보호 등급 (크기) | IP20 |
| 나사산(보호 회로) | M2 |
| 설치 유형(주변 환경 조건) | DIN rail: 35 mm |
| 진동(작동)(치수) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| 명목 주파수(연결 데이터) | 50/60 Hz |
| 보호 모드(연결 데이터) | L-L |
| 개당 중량 (포장 제외) | 222.220 g |
| 주택 자재(주변 환경 조건) | PA 6.6-FR 20% GF |
| 작동 전류(UL 규격) | 1 A AC |
| 작동 전압(UL 규격) | 125 V AC |
| 피복 벗기기 길이 (보호 회로) | 7 mm |
| 조임 토크(UL 규격) | 2 lbf-in. ... 4 lbf-in. |
| 전압 보호 레벨 상향(일반) | ≤ 1.5 kV |
| 중국 RoHS(표준 및 규정) | Environmentally Friendly Use Period = 50 |
| 연결 방식 (보호 회로) | Plug-in/screw connection via COMBICON |
| 수평 피치(주요 상업 데이터) | 2 Div. |
| 동작 전류(보호 회로) | 5 mA AC ... 1 A AC |
| 동작 전압(보호 회로) | 5 V AC ... 250 V AC |
| REACh SVHC(표준 및 규정) | Lead 7439-92-1 |
| 조임 토크(보호 회로) | 0.25 Nm |
| 최대 연속 전압 UC (일반) | 350 V AC |
| 보호 방식(주변 환경 조건) | L-PEN |
| 스위칭 기능 (보호 회로) | PDT contact |
| 오염 정도 (주변 환경) | 2 |
| 위치 수 (주변 환경 조건) | 3 |
| 나사산 (표시/원격 신호) | M5 |
| 표준/규정 (UL 연결 데이터) | IEC 61643-11 2011 |
| 전력 분배 시스템(연결 데이터) | Wye |
| 주변 온도(작동) (치수) | -40 °C ... 80 °C |
| IEC 전원 공급 시스템(주변 환경 조건) | TN-C |
| IEC 시험 분류 (주변 환경 조건) | II |
| 단락 전류 정격 ISCCR(일반) | 25 kA (in case of 315 A gG backup fuse) |
| 분기 배선이 있는 최대 백업 퓨즈(일반) | 315 A (gG) |
| 허용 습도(작동 시)(치수) | 5 % ... 95 % |
| 탈피 길이 (표시/원격 신호) | 16 mm |
| 연결 방식 (표시등/원격 신호) | Fork-type cable lug |
| 조임 토크(표시등/원격 신호) | 4.5 Nm |
| 도체 단면적 AWG (UL 규격) | 30 ... 14 |
| 도체 단면적 AWG (보호 회로) | 28 ... 16 |
| 공칭 방전 전류 In(8/20) µs (일반) | 20 kA |
| 조임 토크(UL 표시기/원격 신호) | 40 lbf-in. ... 50 lbf-in. |
| 도체 단면적 솔리드(보호 회로) | 0.14 mm² ... 1.5 mm² |
| 최대 방전 전류 Imax(8/20) µs (일반) | 40 kA |
| 공칭 방전 전류 In(LL) (연결 데이터) | 20 kA |
| 공칭 방전 전류 In(LN) (연결 데이터) | 20 kA |
| 서지 보호 오류 메시지(주변 환경 조건) | Optical, remote indicator contact |
| 주변 온도(보관/운송) (치수) | -40 °C ... 80 °C |
| 도체 단면적 유연형 (보호 회로) | 0.14 mm² ... 1.5 mm² |
| V형 관통 배선 방식의 최대 백업 퓨즈 (일반) | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
| 측정된 제한 전압 MLV(LL) (연결 데이터) | 3280 V |
| 측정된 제한 전압 MLV(LN)(연결 데이터) | 2000 V |
| 도체 단면적 AWG (표시/원격 신호) | 12 ... 4 |
| 도체 단면 솔리드(표시/원격 신호) | 2.5 mm² ... 25 mm² |
| 도체 단면적 AWG (UL 표시기/원격 신호) | 14 ... 2 (solid) |
| UL 94에 따른 난연성 등급(주변 환경 조건) | V-0 |
| 도체 단면적 유연형 (표시등/원격 신호) | 1.5 mm² ... 6 mm² |
| 최대 연속 작동 전압 MCOV(LL) (연결 데이터) | 700 V AC |
| 최대 연속 작동 전압 MCOV(LN)(연결 데이터) | 350 V AC |
제품 설명
Plug-in surge arrester according to type 2/class II, for three-phase power supply networks with PE and N routing combined in one conductor (4-conductor system: L1, L2, L3, PEN), with remote indication
